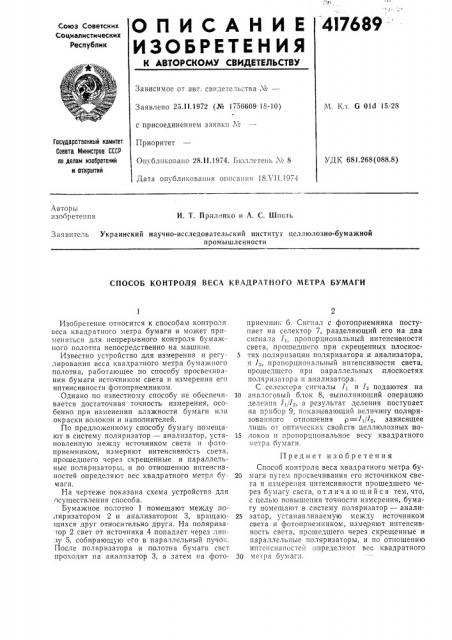

4l7689

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от BIBT. свидетельства ¹вЂ”

М. Кл. б Old 15, 28

Заявлено 25.11.1972 (№ 1756609 18-10) с присоединением заявки М

Государственный комитет

Совета Министров СССР па делам изобретений и открытий

Приоритет

О и блнковано 28.II.1974. Бюллетень ¹ 8

УДК 681.268(088.8) Дата опубликования описания 18Л 11.1971Авторы изобретения

И. T. Прилнпко и А. С. 1Ипоть

Заявитель Украинский научно-исследовательский институт целлюлозно-бумажной промышленности

СПОСОБ КОНТРОЛЯ ВЕСА КВАДРАТНОГО МЕТРА БУМАГИ

Изобретение относится к способам контроля веса квадратного метра бумаги и может применяться для непрерывного контроля бумажного полотна непосредственно на машине.

Известно устройство для измерения и регу- 5 лирования веса квадратного метра бумажного полотна, работающее по способу просвечивания бумаги источником света и измерения его интенсивности фотоприемником.

Однако по известному способу не обеспечи- lo вается достаточная точность измерения, особенно при изменении влажности бумаги или окраски волокон и наполнителей.

По предложенному способу бумагу помещают в систему поляризатор — анализатор, уста- 1s новленную между источником света н фотоприемником, измеряют интенсивность света, прошедшего через скрещенные и параллельные поляризаторы, и по отношению интенсивностей определяют вес квадратного метра бу- 20 маги.

На чертеже показана схема устройства для осуществления способа.

Бумажное полотно 1 помещают между поляризатором 2 и анализатором 3, вращаю- 25 щихся друг относительно друга. На поляризаIop 2 свет от источника 4 попадает через линзу 5, собирающую его в параллельный пучок.

После поляризатора и полотна бумаги свст проходит на анализатор 3, а затем на фото- зО приемник 6. Сигнал с фотоприемника поступает на селектор 7, разделяющий его на два сигнала Iь пропорциональный интенсивности света, прошедшего при скрещенных плоскостях поляризации поляризатора и анализатора, и 1:, пропорциональный интенсивности света, прошедшего при параллельных плоскостях поляризатора и анализатора.

С селектора сигналы I> и 12 подаются на аналоговый блок 8, выполняющий операцию деления 11/12, а результат .деления, поступает на прибор 9, показывающий величину поля ризованного отношения р =11/I, зависящее лишь от оптических свойств целлюлозHûõ волокон и пропорциональное весу квадратного метра бумаги.

Предмет изобретения

Способ контроля веса квадратного метра бумаги путем просвечивания его источником света и измерения интенсивности прошедшего через бумагу света, о тл и ч а ю шийся тем, что, с целью повышения точности измерения, бумагу помещают в систему поляризатор — анализатор, устанавливаемую между источником света и фотоприемником, измеряют интенсивность света, прошедшего через скрещенные и параллельные поляризаторы, и по отношению иптепснвностей определяют вес квадратного метра бумаги.

417689

Составитель В. Вайншенкер

Техред 3. Тараненко

Редактор Т. Рыбалова

Корректор Л. Царькова

Типография, пр. Сапунова, 2

Заказ 17!2 7 Изд. ¹ 1315 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делана изобретений и открытий

Москва, >К-35. Раушская наб., д. 4/5
