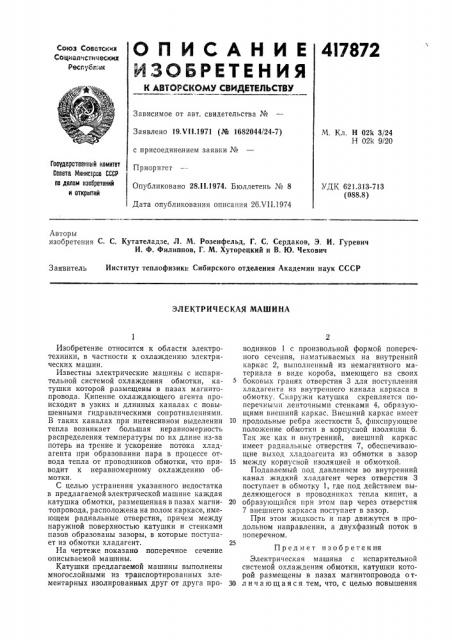

ОП ИСА НИ Е

ИЗОБРЕТЕНИЯ

Союз Советских

Сощиалистических

Республик

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 19.Vl1.1971 (№ 1682044/24-7) с присоединением заявки №

Приоритет

Опубликовано 28.11.1974. Бюллетень № 8

Дата опубликования описания 2б ХП.1974

М. Кл. Н 02k 3/24

Н 021< 9/20

Государственный комитет

Совета Министров СССР по делам изобретений и открытий

УДК 621.313-713 (088.8) Авторы изобретения C. С. Кутателадзе, Л. М. Розенфельд, Г. С. Сердаков, Э. И. Гуревич

И. Ф. Филиппов, Г. М. Хуторецкий и В. Ю. Чехович

Заявитель Институт теплофизики Сибирского отделения Академии наук СССР

ЭЛЕКТРИЧЕСКАЯ МАШИНА

Изобретение относится к области электротехники, в частности к охлаждению электрических машин.

Известны электрические машины с испарительной системой охлаждения обмотки, катушки которой размещены в пазах магнитопровода. Кипение охлаждающего агента происходит в узких и длинных каналах с повышенными гидравлическими сопротивлениями.

В таких каналах при интенсивном выделении тепла возникает большая неравномерность распределения температуры по их длине из-за потерь на трение и ускорение потока хладагента при образовании пара в процессе отвода тепла от проводников обмотки, что приводит к неравномерному охлаждению обмотки.

С целью устранения указанного недостатка в предлагаемой электрической машине каждая катушка обмотки, размещенная в пазах магнитопровода, расположена на полом каркасе, имеющем радиальные отверстия, причем между наружной поверхностью катушки и стенками пазов образованы зазоры, в которые поступает из обмотки хладагент.

На чертеже показано поперечное сечение описываемой машины.

Катушки предлагаемой машины выполнены многослойными из транспортированных элементарных изолированных друг от друга проводников 1 с произвольной формой поперечного сечения, наматываемых на внутренний каркас 2, выполненный из немагнитного материала в виде короба, имеющего на своих боковых гранях отверстия 3 для поступления хладагента из внутреннего канала каркаса в обмотку. Снаружи катушка скрепляется поперечными ленточными стенками 4, образующими внешний каркас. Внешний каркас имеет

10 продольные ребра жесткости 5, фиксирующие положение обмотки в корпусной изоляции б.

Так же как и внутренний, внешний каркас имеет радиальные отверстия 7, обеспечивающие выход хладоагента из обмотки в зазор

15 между корпусной изоляцией и обмоткой.

Подаваемый под давлением во внутренний канал жидкий хладагент через отверстия 3 поступает в обмотку 1, где под действием выделяющегося в проводниках тепла кипит, а

20 образующийся при этом пар через отверстия

7 внешнего каркаса поступает в зазор.

При этом жидкость и пар движутся в продольном направлении, а двухфазный поток в поперечном.

Предмет изобретения

Электрическая машина с испарительной системой охлаждения обмотки, катушки которой размещены в пазах магнитопровода от30 л и ч а ю щ а я с я тем, что, с целью повышения

4!7872

Составитель Д. Румянцев

Текред Г. Васильева

Редактор В. Левятов

Корректор Л. Царькова

Заказ 1756/13 Изд. № 1352 Тираж 722

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Подписное

Типография, пр. Сапунова, 2 эффективности охлаждения, каждая из катушек размещена на полом каркасе, имеющем радиальные отверстия, причем между наружной поверхностью катушек и стенками пазов образованы зазоры, в которые поступает из обмотки хладагент.
