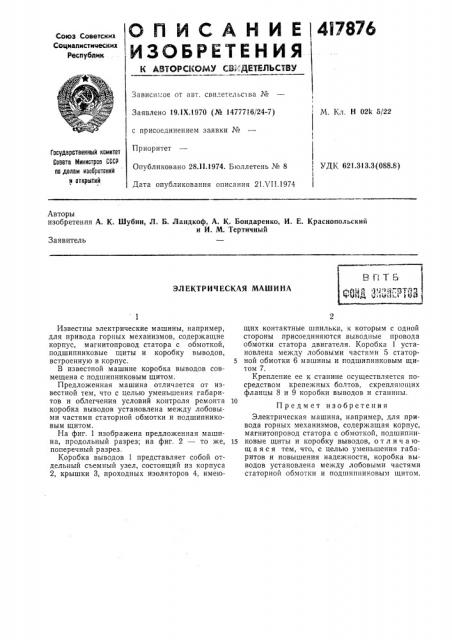

СП И САН И Е 417876

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВ - ;ДЕТЕЛЬСТВУ

Зависи:, ое от авт. свидетельства №

Заявлено 19.1Х.1970 (¹ 1477716/24-7) с присоединением заявки №

Приоритет

Опубликовано 28.11,1974. Бюллетень № 8

Дата опубликования описания 21 VII.1974

M. Кл. Н 02k 5/22

Государственный комитет

Совета Министров СССР оо делам иэооретений н открытий

УДК 621.313.3(088.8)

I

Авторы изобретения А. К. Шубин, Л. Б. Ландкоф, А. К. Бондаренко, И. Е. Краснопольский и И. М. Тертичный

Заявитель

ЗЛЕКТРИЧЕСКАЯ МАШИНА

Известны электрические машины, например, для привода горных механизмов, содержащие корпус, магнитопровод статора с обмоткой, подшипниковые щиты и коробку выводов, встроенную в корпус.

В известной машине коробка выводов совмещена с подшипниковым щитом.

Предложенная машина отличается от известной тем, что с целью уменьшения габаритов и облегчения условий контроля ремонта коробка выводов установлена между лобовыми частями статорной обмотки и подшипниковым щитом.

На фиг. 1 изображена предложенная машина, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Коробка выводов 1 представляет собой отдельный съемный узел, состоящий из корпуса

2, крышки 3, проходных изоляторов 4, имеющих контактные шпильки, к которым с одной стороны присоединяются выводные провода обмотки статора двигателя. Коробка 1 установлена между лобовыми частями 5 статор5 ной обмотки 6 машины и подшипниковым щитом 7.

Крепление ее к станине осуществляется посредством крепежных болтов, скрепляющих фланцы 8 и 9 коробки выводов и станины.

П редм ет изобретения

Электрическая машина, например, для привода горных механизмов, содержащая корпус, магнитопровод статора с обмоткой, подшипниls ковые щиты и коробку выводов, отл и ч а ющ а я с я тем, что, с целью уменьшения габаритов и повышения надежности, коробка выводов установлена между лобовыми частями статорной обмотки и подшипниковым щитом.

417876

Риаз 1

Составитель М. Подгорная

Техред 3. Тараненко

Редактор В. Левятов

Корректор В. Жолудева

Типография, пр. Сапунова, 2

Заказ 1761/14 Изд. № 1309 Тираж 722 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5
