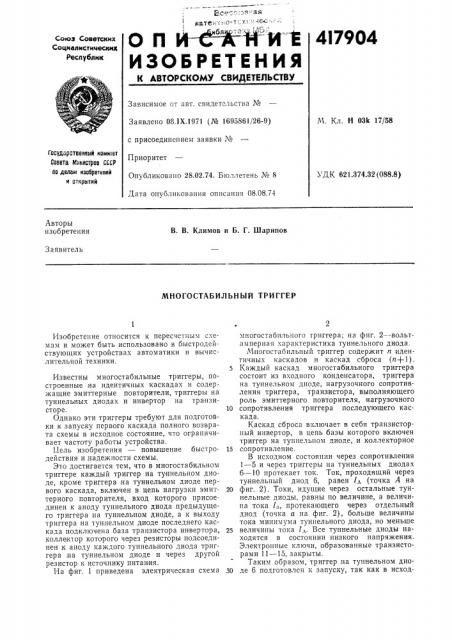

О П и 3 4I7904
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 08.1Х.1971 (М 1695861/26-9) с присоединением заявки №
Приоритет
Опубликовано 28.02,74. Бюллетень № 8
Дата опубликования описания 08,08.74
М. Кл. Н 03k 17/58
Гасударствеииьй камитат
Савета 1т1ииистрав СССР аа делам иаааратаиий и аткрытий
УДК 621.374.32 (088.8) Лвторы изобретения
В. В. Климов и Б. Г. Шарипов
Заявитель
МНОГОСТАБИЛЬНЫЙ ТРИГГЕР
Изобретение относится к пересчетным схемам и может быть использовано в быстродействующих устройствах автоматики и вычислительной техники.
Известны многостабильные триггеры, построенные .на идентичных каскадах и содержащие эмиттерные повторители, триггеры на туннельных диодах и инвертор на транзисторе.
Однако эти триггеры требуют для подготовки к запуску первого каскада полного возврата схемы в исходное состояние, что ограничивает частоту работы устройства.
Цель изобретения — повышение быстродействия и.надежности схемы.
Это достигается тем, что в многостабильном триггере каждый триггер на туннельном диоде, кроме триггера .на туннельном диоде первого каскада, включен в цепь нагрузки эмиттерного повторителя, вход которого присоединен к аноду туннельного диода предыдущего триггера на туннельном диоде, а к выходу триггера на туннельном диоде последнего каскада подключена база транзистора инвертора, коллектор которого через резисторы подсоединен к аноду каждого туннельного диода триггера на туннельном диоде и через другой резистор к источнику питания.
На фиг. 1 приведена электрическая схема многостабильного триггера; на фиг. 2 — -вольтамперная характеристика туннельного диода.
Многостабильный триггер содержит и идентичных каскадов и каскад сброса (и+1).
Каждый каскад многостабильного триггера состоит из входного конденсатора, триггера на туннельном диоде, нагрузочного сопротивления триггера, транзистора, выполняющего роль эмиттерного повторителя, нагрузочного
10 сопротивления триггера последующего каскада.
Каскад сброса включает в себя транзисторный инвертор, в цепь базы которого включен триггер на туннельном диоде, и коллекторное
15 сопротивление.
В исходном состоянии через сопротивления
1 — 5 и через триггеры на туннельных диодах
6 — 10 протекает ток. Ток, проходящий через туннельный диод 6, равен I, (точка А на
20 фиг. 2). Токи, идущие через остальные туннельные диоды, равны по величине, а величина тока I,„, протекающего через отдельный диод (точка а на фиг. 2), больше величины тока минимума туннельного диода, но меньше
25 величины тока . Все туннельные диоды находятся в состоянии низкого напряжения.
Электронные ключи, образованные транзисторами 11 — 15, закрыты.
Таким образом, триггер .на туннельном дио30 де 6 подготовлен к запуску, так как в исход417904 ном положении через него протекает ток, близкий к току максимума туннельного диода, С приходом первого счетного импульса туннельный диод 6 переключается к состояние высокого напряжения (точка Б па фиг. 2). В то же время ток, протекающий через туннельный диод 7, возрастает до значения 1, т. е. подготавливается к запуску.
С подачей следующего импульса триггер на туннельном диоде 7 переключается в состояние высокого напряжения и транзистор 11 закрывается, триггеры на туннельных диодах 6 и 7 остаются в состоянии высокого напряжения, так как токи, проходящие через них по цепям 1 — 6 и 7 — 2, больше величины тока минимума туннельного диода.
Этот процесс повторяется до при..ода
n+I-го импульса, который переключает тупнельный диод 10 последнего каскада в состояние высокого напряжения. Транзисторный инвертор (15) открывается и шунтирует туннельные диоды. Величина тока, протекающего через них, уменьшается до значения меньшего, чем ток минимума туннельного диода, что приводит к возвращению схемы в исходное положение. При этом все тупнельные диоды переключаются в состояние низкого напряжения. Этот возврат достигается за счет одновременного переключения только туннельных диодов из состояния высокого напряжения в низкое, так как в процессе пересчета электронные ключи закрываются.
Таким образом, устройство обеспечивает по5 вышение быстродействия и значительно упрощает электрическую схему многостабильного триггера.
1О Предмет изобретения
Многостабильный триггер, построенный на идентичных каскадах и содержащий эмиттерные повторители, триггеры на туннельных
15 диодах и инвертор на транзисторе, отличаю шийся тем, что, с целью увеличения быстродействия и надежности, в .нем каждый триггер на туннельном диоде, кроме триггера на туннельном диоде первого каскада, включен в
20 цепь нагрузки эмиттерного повторителя, вход которого присоединен к аноду туннельного диода предыдущего триггера на туннельном диоде, а к выходу триггера на туннельном диоде последнего каскада подключена база
25 транзистора инвертора, коллектор которого через резисторы подключен к аноду каждого туннельного диода триггера на туннельном диоде и через другой резистор к источнику питания.
