Печатная краска
Иллюстрации
Реферат
ПЕЧАТНАЯ КРАСКА, содержащая синтетическую смолу, выбранную из группы, содержащей перхлорвиниловую, карбинольную и фенолформальдегидную; олифу, пигменты, наполнители, растворители, отвердители, отличающаяся тем, что, с целью повышения покрывной способности, блеска, гомогенности, адгезии и устранения образующейся надмолекулярной структуры, возникающей при печатании, в состав краски введен полиметилспироциклосилоксан при следующем соотношении компонентов, вес.ч.:Синтетическая смола100Олифа25-1000Сиккатив2,5-200Наполнитель1-100Пигмент1-100Растворитель1-600 Полиметилспироцикло-силоксан1-10

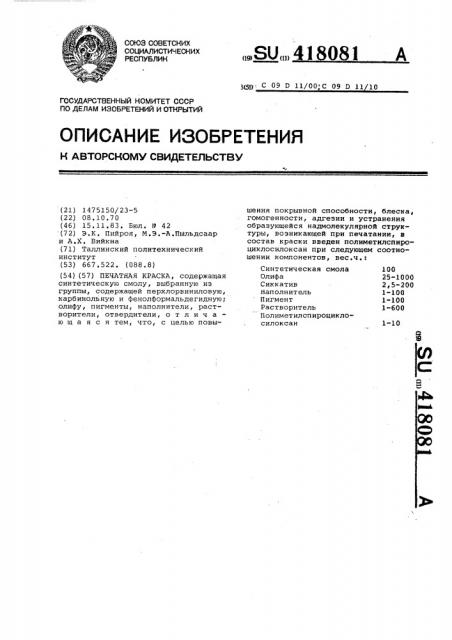

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTQPCHGMV СВИДЕТЕЛЬСТВУ
25-1000
2,5-200
1-100
1"100
1-600
1-10
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 1475150/23-5 (22) 08.10.70 (4б) 15.11.83. Бюл. Р 42 (72) Э.К. Пийроя, М.Э.-А.Пыльдсаар и A.Õ. Вийкна (71) Таллинский политехнический институт (53) бб7.522. (088.8) (54)(57) ПЕЧАТНАЯ КРАСКА, содержащая синтетическую смолу, выбранную из группы, содержащей перхлорвиниловую, карбинольную и фенолформальдегидную; олифу, пигменты, наполнители, растворители, отвердители, о т л и ч а ю щ а я с я тем, что, с целью ïîâû„.$0„„1 081 А
3(50-. С 09 D 11/00 С 09 D 11 10 шения покрывной способности, блеска, гомогенности, адгезии и устранения образующейся надмолекулярной структуры, возникающей при печатании, в состав краски введен полиметилспироциклосилоксан при следующем соотношении компонентов, вес.ч.:
Синтетическая смола
Олифа
Сиккатив
Наполнитель
Пигмент
Растворитель
Полиметилспироциклосилоксан
418081
Редактор П. Горькова Техред Ж. Кастелевич Корректор B. Бутяга
Заказ 10796/2 Тираж 639 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб.,д 4/5
Филиал ППП Патент, r.
Ужгород, ул. Проектная, 4
Известна печатная краска, содержащая синтетическую смолу, выбранную из группы, содержащей перхлорвинило-, вую, карбинольную и фенолформальдегидную олифу, пигменты, наполнители, растворители, отвердители. 5
Характерной особенностью известных красок является малая покрывная способность, недостаточная гомогенность, вспенивание при больших скоростях печатания, образование надмолекуляр- 10 ной структуры.
С целью повышения покрывной способности, блеска, гомогенности, адгезии и устранения образующейся над" молекулярной структуры, возникающей при печатании, в состав краски введен полиметилснироциклосилоксан при следующем соотношении компонентов, вес,ч.:
Синтетическая смола 100
Олифа 25-1000
Сиккатив 2,5-200
Яаполнитель 1-100
Пигмент 1-100
Растворитель 1-600
Полиметилспироциклосилоксан 1-10
Пример 1. В бисерную мельницу или в какое-либо другое приспособление для перетира загружают
2,8 кг фенолформальдегидной смолы
Е-12, модифицированной канифолью, которая растворена в смеси растворителей, состоящей из 0,83 кг толуола, 0,17 кг этилацетата и 0,5 кг цикло1гексанона, 3,0 кг пентафталевой оли= 35 фы ПФЛ-10-300, 0,5 кг нафтената кобальта (сиккатив), 1,0 кг лака красного ЖБ, 1,0 кг печатных белил
Р 825 (наполнитель), 0,05 кг тетрагидронафталина (замедлитель) и
0,2 кг полиметилспироциклосилоксана (техническое название - полиорганосилоксан - A-154). Краску перетирают до дисперсности 5-10 мк и по потребности разбавляют этилацетатом. 45
Пример 2. 0,6 кг перхлорвиниловой смолы, растворенной в 2,4 кг смеси растворителей, состоящей из
1,2 кг бутилацетата и 1,2 кг циклогексанона,О, 05 кг карбинольной смолы
КН-57, 0,4 кг пентафталевой олифы
ПФЛ-10-300, 0,1 кг льняной печатной олифы слабо-слабая, 0,12 кг нафтената кобальта, 0,16 кг печатных белил 9 801 0,1 кг зеленого фталоцианинового пигмента, 2 кг смеси растворителей, состоящей из 1 кг бутилацетата и 1 кг циклогексанона, и
0,3 кг полиорганосилоксана А-154, перетирают в бисерной мельнице до дисперсности 5-10 мк.
Пример 3. 0,2 кг карбинольной смолы КЯ-57, 1,6 кг пентафталевой олифы Д-1600, 0,3 кг печатной льняной олифы слабо-слабая, 0,2 кг нафтената кобальта, 0,2 кг печатных белил Р 801 или Р 825, 0,05 кг желтого светопрочного пигмента 2 з, 0,15 кг полиорганосилоксана АС перетирают до дисперсности 5-10 мк
Пример 4. 1,0 кг перхлорвиниловой смолы, растворенной в 4,0 кг смеси растворителей, состоящей из
1,5 кг этилацетата, 1,0 кг бутилацетата, 1,5 кг циклогексанона, 0,5 кг пентафталевой смолы ПФЛ-10-300, 0,08 кг нафтената кобальта, 0,6 кг титановых белил, 0,15 кг полиорганосилоксана A-154, перетирают в бисерной мельнице до дисперсности 510 мк.
Пример 5. 3,0 кг фенолформальдегидной смолы Е-12, модифицированной канифолью, растворенной в
1,85 кг смеси растворителей (0,55 кг этилацетата, 0,7 кг циклогексанона и 0,6 кг толуола), 3,0 кг пентафталевой олифы Алкид Д-1600, 0,6 кг нафтената кобальта, 0,15 кг масляного сиккатива (соли. кальция, марганца и свинца высших жирных кислот), 0,4 кг печатных белил М 825, 1,7 кг пигмента желтого светопрочного, 0,05 кг тетрагидронафталина и 0,4 кг полиметилспироциклосилоксана (кремнийорганическая жидкость ПМС-154 A или полиорганосилоксан A-154) перемешивают и перетирают до дисперсности 5-10 мк.
Пример б. 1,2 кг фенолформальдегидной смолы 101, растворенной в 4 кг смеси растворителей, состоящей иэ 3 кг этилового ацетата и 1 кг бутилацетата., 0,4 кг глифталевой олифы ГФЛ-10-200, 0,7 кг нафтената кобальта, 0,3 кг пигмента милори, 0,2 кг полиорганосилоксана A-154 перетирают в бисерной мельнице до дисперсности 5-10 мк.
