Вулканизуемая клеевая композиция на основе уретанового каучука им.академика с.в.лебедева

Вулканизуемая клеевая композиция на основе уретанового каучука им.академика с.в.лебедева

Иллюстрации

Показать все

Реферат

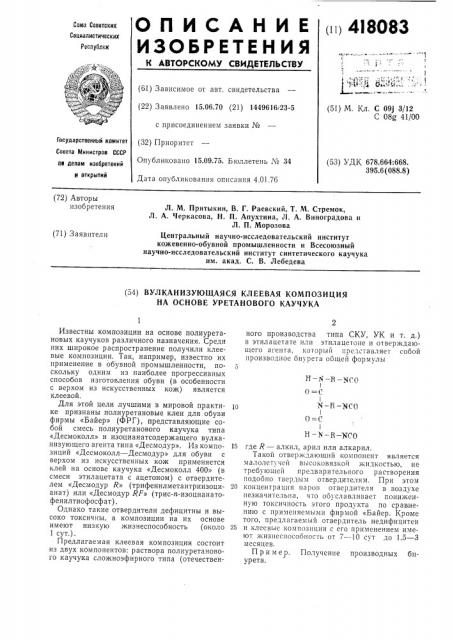

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пц 4I80 8 3

Союз Советских

Социалистических

Республик 1

t! t с (61) Зависимое от авт. свидетельства (22) Заявлено 15.06.70 (21) 1449616/23-5 с присоединением заявки № (51) М. Кл. С 09j 3/12

С 08g 41/00

Совета Министров СССР лв делам изобретений

И открытий (53) УДК 678 664 668

395.6 (088.8) Опубликовано 15.09.75. Бюллетень N 34

Дата опубликования описания 4,01.76 (72) Авторы изобретения

Л. М. Притыкин, В. Г. Раевский, Т. М. Стремок, Л. А. Черкасова, Н. П. Апухтина, Л. А. Виноградова и

Л. П. Морозова

Центральный научно-исследовательский институт кожевенно-обувной промышленности и Всесоюзный научно-исследовательский институт синтетического каучука им. акад. С. В. Лебедева (71) Заявители (54) ВУЛКАНИЗУЮЩАЯСЯ КЛЕЕВАЯ КОМПОЗИЦИЯ

НА ОСНОВЕ УРЕТАНОВОГО КАУЧУКА

И-К-В - ГО

0 =C

N-B-ХСО

0=C!

h -8-ХСО

ГосУдаРственный комитет (32) Приоритет

Известны композиции на основе полиуретановых каучуков различного назначения. Среди них широкое распространение получили клеевые композиции. Так, например, известно их применение в обувной промышленности, поскольку одним из наиболее прогрессивных способов изготовления обуви (в особенности с верхом из искусственных кож) является клеевой.

Для этой цели лучшими в мировой практике признаны полиуретановые клеи для обуви фирмы «Байер» (ФРГ), представляющие собой смесь полиуретанового каучука типа

«Десмоколл» и изоцианатсодержащего вулканизующего агента типа «Десмодур». Из композиций «Десмоколл — Десмодур» для обуви с верхом из искусственных кож применяется клей на основе каучука «Десмоколл 400» (в смеси этилацетата с ацетоном) с отвердителем «Десмодур R» (трифенилметантриизоцианат) или «Десмодур RF» (трис-и-изоцианатофенилтиофосфат).

Однако такие отвердители дефицитны и высоко токсичны, а композиции на их основе имеют низкую жизнеспособность (около

1 сут.).

Предлагаемая клеевая композиция состоит из двух компонентов: раствора полиуретанового каучука сложноэфирного типа (отечественного производства типа СКУ, УК и т. д.) в этилацетате или этилацетоне и отверждающего агента, который представляет собой производное биурета общей формулы

15 где Я вЂ” алкил, арил или алкарил.

Такой отверждающий компонент является малолет чей Высоковязкон жидкостью1 не требующей предварительного растворения подобно твердым отвердителям. При этом

20 концентрация паров отвердителя в воздухе незначительна, что обуславливает пониженную токсичность этого продукта по сравнению с применяемыми фирмой «Байер. Кроме того, предлагаемый отвердитель недифицитен

25 и клеевые композиции с его применением имеют хкизпсспособность от 7 — 10 сут до 1,5 — 3 месяцев.

П р и и е р. Получение производных биурета.

418083

Сопротивление расслаиванию, кг)см через

30 мин через 24 час через 3 мин

Материалы

Деc÷oêîëë

400

Б-ГДИ

Десмоколл 400

Б-ГДИ

Б-ГДИ

2,2

3,8

3,4

5,4

2,4

2,0

4,0

4,.3

1,5

1,2

1,6

1,6

2,0

1,8

l,6

Кожволон-винибан

Резина-винибан

3,0

1,8

2,2

l,4

1,3

2,0

1,7

1,5

1,8

2,8

2,2

1,8

2,0

167

3,6

З,l

2,4

1!. — #CO

O =(.

> — !"! — ХС О

O =("

"1 ll — H — ХСО

35

Составитель О. Лукоянова

Техред Е. Подурушина

Корректор Н. Лебедева

Редактор К. Вейсбейн

Заказ 98;8 Изд. ¹ 1806 Тираж 740 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1,5 r моль 1,6-гексаметилендиизоцианата (ГДИ) нагревают в трехгорлой колбе, снабженной мешалкой, обратным холодильником и капельной воронкой, до 90 С. После этого в течение 10 мин добавляют 0,5 г.моль воды и нагревают до 110 — 120 С. При этой температуре смесь выдерживают в течение 5 час, после чего выпавшее незначительное количество осадка отделяют. Выход соединения приведенной формулы, где R — (СН2) а — (Б — ГДИ), составляет 95 — 98% от теоретического. Не удаляя непрореагировавший ГДИ, продукт вводят в композицию полиуретанового каучука сложноэфирного типа.

Получение клеевой композиции.

100 вес. ч. полиуретанового каучука сложноэфирного типа УК-1 растворяют в 300 вес. ч. этилацетата. К полученному раствору добав ляют 5 вес. ч. Б — ГДИ и композицию перемеКожволон-совинол (Калининский завод ИСКОЖ)

Резина-совинол (Калининский завод ИСКОЖ)

Кожволон-совинол (Ивановский завод ИСКОЖ)

Кожволон-искусственный лак

Резина-искусственный лак

Прочность склеивания с применением предлагаемых композиций может быть повышена путем предварительной пластикации каучука на вальцах, введения в качестве катализаторов солей непредельных одноосновных кислот типа КСМК и т. д. Однако в последнем случае жизнеспособность композиции снижается с 30 — 60 до 7 — 10 суток.

Предмет изобретения

Вулканизующаяся клеевая композиция на основе уретанового каучука сложноэфирного типа, например, продукта взаимодействия полибутиленгликольадипината, 2,4-толуилендиизоцианата и низкомолекулярного гликоля с двумя-четырьмя атомами углерода, включающая отвердитель, содержащий изоцианатные группы, и органический растворитель, отшива от. Каучук УК-1 является продуктом

113!! !смоле! Iствия 11 1ли о)"!и,! сп! ли кол ьадип ив ат», 2,4-толуилендиизоциана а и низкомолекулярного гликоля.

5 Технология склеивания.

Клеевую композицию шпателем или кистью наносят па склеиваемый подошвенный материал слоем толщиной 0,1 — 0,15 мм и высушивают на воздухе в течение 15 — 20 мин, После

l0 этого образец нагревают при 120 — 125 С в течение 30 сек и запрессовывают с таким же или другим материалом верха обуви из искусственной кожи под давлением 3 — 3,5 кг/см в течение 1 мин. Испытания склеенных образ15 цов производят через 3 мин, 30 мин и 24 час.

В таблице сравнения результаты испытаний с данными для композиции на основе каучука «Десмоколл 400» и вулканизующего агента

«Десмодур R». л и ч а ю щ а я с я тем, что, с целью расширения ассортимента отвердителей, обеспечивающих повышенную жизнеспособность клея, в ка25 честве отвердителя применены производные биурета общей формулы где R — алкил, арил или алкарил в количестве 2 — 50 вес. ч. на 100 вес. ч. каучука.
