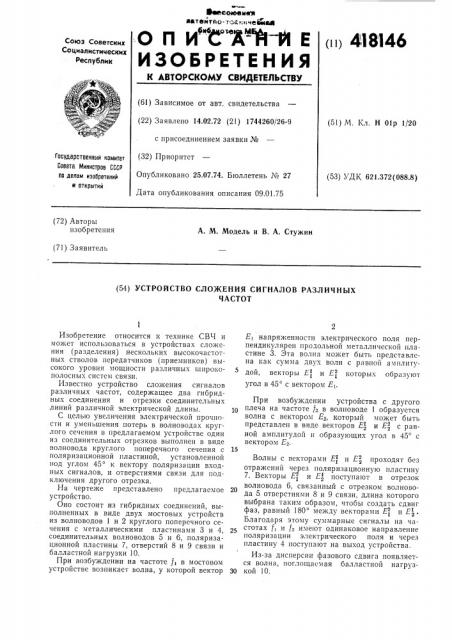

Е ОП И

ИЗОБРЕТЕНИЯ пц 418146

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 14.02.72 (21) 1744260/26-9 с присоединением заявки № (32) Приоритет

Опубликовано 25.07.74. Бюллетень № 27

Дата опубликования описания 09.01.75 (51) М. Кл. Н 01р 1/20

Государственный комитет

Совета Министров СССР па делам изобретений и открытий (53) УДК 621.372(088.8) (72) Авторы изобретения

А. М. Модель и В. А. Стужин (71) Заявитель (54) УСТРОЙСТВО СЛОЖЕНИЯ СИГНАЛОВ РАЗЛИЧНЫХ

ЧАСТОТ

Изобретение относится к технике СВЧ и может использоваться в устройствах сло>кения (разделения) нескольких высокочастотных стволов передатчиков (приемников) высокого уровня мощности различных широкополосных систем связи.

Известно устройство сложения сигналов различных частот, содержащее два гибридных соединения и отрезки соединительных линий различной электрической длины.

С целью увеличения электрической прочности и уменьшения потерь в волноводах круглого сечения в предлагаемом устройстве один из соединительных отрезков выполнен в виде волновода круглого поперечного сечения с поляризационной пластиной, установленной под углом 45 к вектору поляризации входных сигналов, и отверстиями связи для подключения другого отрезка.

На чертеже представлено предлагаемое устройство.

Оно состоит из гибридных соединений, выполненных в виде двух мостовых устройств из волноводов 1 и 2 круглого поперечного сечения с металлическими пластинами 3 и 4, соединительных волноводов 5 и 6, поляризационной пластины 7, отверстий 8 и 9 связи и балластной нагрузки 10.

При возбуждении на частоте /1 в мостовом устройстве возникает волна, у которой вектор

Е напряженности электрического поля перпендикулярен продольной металлическои пластине 3. Эта волна может быть представлена как сумма двух волн с равной амплитудой, векторы Е, и Ei которых образуют угол в 45 с вектором Еь

При возбуждении устройства с другого плеча на частоте f2 в волноводе 1 образуется волна с вектором Е2, который может быть представлен в виде векторов Е и Е с равной амплитудой и образующих угол в 45 с вектором Е .

Волны с векторами Е> и Е2 проходят без отражений через поляризационную пластину

7. Векторы Е, и Е поступают в отрезок волновода 6, связанный с отрезком волновода 5 отверстиями 8 и 9 связи, длина которого выбрана таким образом, чтобы создать сдвиг фаз, равный 180 между векторами Е и Е °

Благодаря этому суммарные сигналы на частотах f< и f имеют одинаковое направление поляризации электрического поля и через пластину 4 поступают на выход устройства.

Из-за дисперсии фазового сдвига появляется волна, поглощаемая балластной нагруз30 кой 10.

418146

Предмет изобретения

Составитель Н. Ткачева

Техред В. Рыбакова

Корректоры: Л. Корогод и В. Петрова

Редактор E. Караулова

Заказ 3507!7 Изд. № 73 Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство сложения сигналов различных частот, содержащее два гибридных соединения и отрезки соединительных линий различной электрической длины, о т л и ч а ю щ е е с я тем, что, с целью увеличения электрической прочности и уменьшения потерь, один из упомянутых отрезков выполнен в виде волновода круглого поперечного сечения с поляризационной пластиной, установленной под углом

5 45 к вектору поляризации входных сигналов, и отверстиями связи для подключения другого отрезка.
