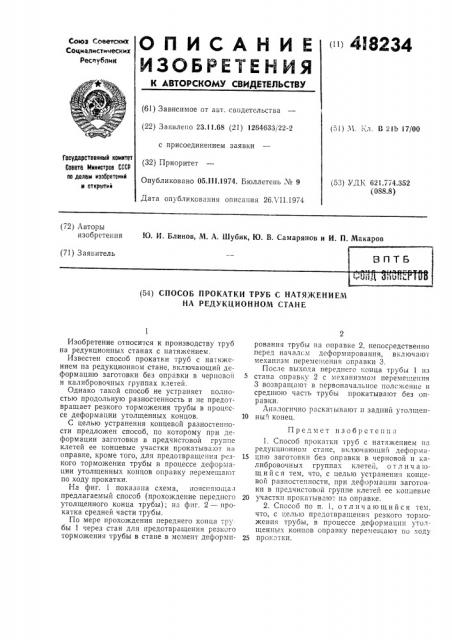

О П И С А Н И Е " 4I8234

ИЗОБРЕТЕНИЯ

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 23.11.68 (21) 1284633 22-2 (51) М..,л. В 21Ь 17/00 с присоединением заявки

Государственный комитет

Соаета Министров СССР оо делам изобретений и открытий (32) Приоритет

Опубликовано 05.111 1974. Бюллетень хЪ 9

Дата опубликования описапия 26Л 11.1974 (53) УДК 621..774.352 (088.8) (72) Лвторы изобретения

Ю. И, Блинов, М. A. Шубик, Ю. В. Самарянов и И. П. Макаров

ВПТБ (71) Заявитель (54) СПОСОБ ПРОКАТКИ ТРУБ С НАТЯЖЕНИЕМ

НА РЕДУКЦИОННОМ СТАНЕ

Изобретение относится к производству труб на редукционных станах с натяжением.

Известен способ прокатки труб с натяжением на редукционном стане, включающий деформацию заготовки без оправки в черновой и калибровочных группах клетей.

Однако такой способ не устраняет полностью продольную разностенность и не предотвращает резкого торможения трубы в процсссе деформации утолщенных концов.

С целью устранения концевой разностенцости предложен способ, по которому при деформации заготовки в предчистовой группе клетей ее концевые участки прокатыва.от на оправке, кроме того, для предотвращения резкого торможения трубы в процессе деформации утолщенных концов оправку перемещают по ходу прокатки.

На фиг. 1 показана схема, поясняющая предлагаемый способ (прохождение переднего утолщенного конца трубы); на фиг. 2 — прокатка средней части трубы.

По мере прохождения переднего конца трубы 1 через стан для предотвращения резкого торможения трубы в стане в момент деформирования трубы па оправке 2, непосредственно перед началом деформирования, включают механизм перемещения оправки 3.

После выхода переднего конца трубы 1 пз стана оправку 2 с механизмом перемещения

3 возвращают в первоначальное полсжение и среднюю часть трубы прокатывают без оправки.

Лналогично раскатывают и задний утолщеп10 ный конец.

Предмет изобретения

1. Способ прокатки труб с натяжением на редукционном стане, включающий деформа15 цию заготовки без оправки в черновой и калибровочных группах клетей, отл пч а ющий ся тем, что, с целью устранения концеB0II разностепности, при деформации заготовки в предчистовой группе клетей ее копцевые

20 участки прокатывают на оправке.

2. Способ по п. 1, отличающийся тел:, что, с целью предотвращения резкого торможения трубы, в процессе деформации утолщенных концов оправку перемещают по ходу

25 прокатки.
