Реферат

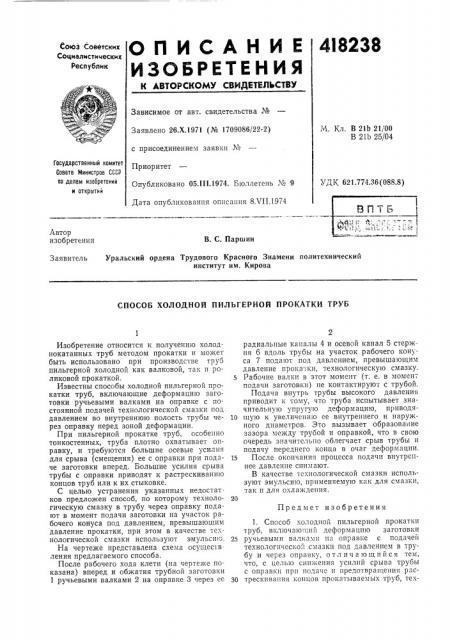

4I8238

ОПИСАНИЕ

g 3Q5P ETE H 8 $I

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Ме

М. Кл. В 21b 21/00

В 21Ь 25/04

Заявлено 26.Х.1971 (Л". 1709086/22-2) с присоединением заявки М

Приоритет

Опубликовано 05.ill.1974. Бюллетень М 9

Дата опубликования описания 8.ЧП.1974

Государственный комитет

Совета Министров СССР по делам изобретении и открытий

УДК 621.774.36 (088.8) Автор изобретения

В. С. Паршин

Уральский ордена Трудового Красного Знамени политехнический институт им. Кирова

Заявитель

СПОСОБ ХОЛОДНОЙ ПИЛЬГЕРНОЙ ПРОКАТКИ ТРУБ

Предмет изобретения

Изобретение относится к получению холоднокатанных труб методом прокатки и может быть использовано при производстве труб пильгерной холодной как валковой, так и роликовой прокаткой.

Известны способы холодной пильгерной прокатки труб, включающие деформацию заготовки ручьевыми валками на оправке с постоянной подачей технологической смазки под давлением во внутреннюю полость трубы через оправку перед зоной деформации.

При пильгерной прокатке труб, особенно тонкостенных, труба плотно охватывает оправку, и требуются большие осевые усилия для срыва (смещения) ее с оправки при подаче заготовки вперед. Большие усилия срыва трубы с оправки приводят к растрескиванию концов труб или к их стыковке.

С целью устранения указанных недостат. ков предложен способ, по которому. технологическую смазку в трубу через оправку подают в момент подачи заготовки на участок рабочего конуса под давлением, превышающим давление прокатки, при этом в качестве технологической смазки используют эмульсию.

На чертеже представлена схема осущес в ления предлагаемого способа.

После рабочего хода клети (на чертеже показана) вперед и обжатия трубной заготовки

1 ручьевыми валками 2 на оправке 3 через ее радиальные каналы 4 и осевой канал 5 стержня 6 вдоль трубы на участок рабочего конуса 7 подают под давлением, превышающим давление прокатки, технологическую смазку.

5 Рабочие валки в этот момент (т. е. в момент подачи заготовки) не контактируют с трубой.

Подача внутрь трубы высокого давления приводит к тому, что труба испытывает значительную упругую деформацию, приводя10 щую к увеличению ее внутреннего и наружного диаметров. Это вызывает образование зазора между трубой и оправкой, что в свою очередь значительно облегчает срыв трубы и подачу переднего конца в очаг деформации.

15 После окончания процесса подачи внутреннее давление снимают.

В качестве технологической смазки используют эмульсию, применяемую как для смазки, так и для охлаждения.

1. Способ холодной пильгерной прокатки труб, включающий деформацшо заготовки

25 ручьевыми валкамп на оправке с подачей технологической смазки под давлением в трубу и через оправку, отличающийся тем, что, с целью снижения усилий срыва тру.бы с оправки при подаче и предотвращения рас50 трескивания концов прокатываемых труб, тех418238

Составитель Н. Ларина

Редактор Е. Братчикова Текред Т. Курилко Корректор Л. Царькова

Заказ 1626/5 Изд Ко 607 Тираж 837 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нологическую смазку подают в момент пода чи заготовки на участок раоочего конуса под давлением, превышающим давление прокатки.

2. Способ по п. 1, отл ич а ю щи йс я тем, что в качестве технологической смазки используют эмульсию.
