4I 8254

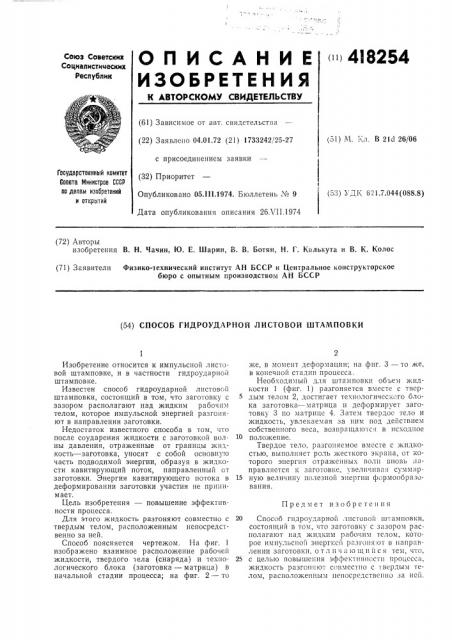

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 04.01.72 (21) 1733242/25-27 с присоединением заявки (32) Приоритет

Опубликовано 05.111.1974. Бюллетень ¹ 9

Дата опубликования описания 26Х11.1974 (51) М. Кл. В 21d 26/06

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.7.044(088.8) (72) Авторы изобретения В. Н. Чачин, Ю. Е. Шарин, В. В. Ботян, Н. Г. Калькута и В. К. Колос (71) Заявители Физико-технический институт АН БССР и Центральное конструкторское бюро с опытным производством АН БССР (54) СПОСОБ ГИДРОУДАРНОЙ ЛИСТОВОЙ ШТАМПОВКИ

Предмет изобретения

Изобретение относится к импульсной листовой штамповке, и в частности гидроударной ш та м по в ке.

Известен способ гидроударной листовой штамповки, состоящий в том, что заготовку с зазором располагают над жидким рабочим телом, которое импульсной энергией разгоняют в направлении заготовки.

Недостаток известного способа в том, что после соударения жидкости с заготовкой волны давления, отраженные от границы жидкость — заготовка, уносят с собой основную часть подводимой энергии, образуя в жидкости кавитирующий поток, направленный от заготовки. Энергия кавитирующего потока в деформировании заготовки участия не принимаетт.

Цель изобретения — повышение эффективности процесса.

Для этого жидкость разгоняют совместно с твердым телом, расположенным непосредственно за ней.

Способ поясняется чертежом. На фиг. 1 изображено взаимное расположение рабочей жидкости, твердого тела (снаряда) и технологического блока (заготовка — матрица) в начальной стадии процесса; на фиг. 2 — то же, в момент деформации; на фиг. 3 — то же, в конечной стадии процесса.

Необходимый для штамповки объем жидкости 1 (фиг. 1) разгоняется вместе с твердым телом 2, достигает технологического блока заготовка — матрица и деформирует заготовку 3 по матрице 4. Затем твсрдос тело и жидкость, увлекаемая за ним под действием собственного веса, возвращаютс51 в исходное

10 положение.

Твердое тело, разгоняемое вместе с жидкостью> Выполняет роль жесткого экрана, от которого энергия отраженных волн вновь 1аправляется к заготовке, увеличивая суммар15 ную величину полезной энергии формообразования.

20 Способ гидроударной листовой штамповки, состоящий в том, что заготовку с зазором располагают над жидким рабочим телом, которое импульсной энергией р "aI.oII 1от в иаправлеHHH 1 oTOIIIIII, o T;I и и и ю щ и и с 51 тем, что, 25 с целью повышения эффективности процесса, жидкость разгои5иот совместно с 1вердым телом, расположенным непосредственно за ней.

418254

1 (<Рог 5

Фиг 1
