Реферат

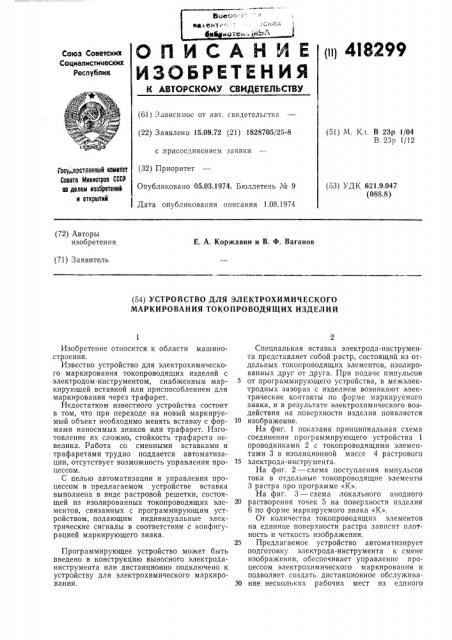

О П И С А Н И Е (щ 4l8299

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 15.09.72 (21) 1828705/25-8 с присоединением заявки (32) Приоритет

Опубликовано 0503.1974. Бюллетень № 9

Дата опубликования описания 1.08.1974 (51) М. Кл. В 23р 1/04

В 23р 1/12

Госу арстеенный квинтет

Сонета Мнннотроа СССР оо делам нзооретеннй н открытий (53) УДК 621.9.047 (088.8) (72) Авторы изобретения

Е. А. Коржавин и В. Ф. Ваганов (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО

МАРКИРОВАНИЯ ТОКОПРОВОДЯЩИХ ИЗДЕЛИЙ

Изобретение относится к области машиностроения.

Известно устройство для электрохимического маркирования токопроводящих изделий с электродом-инструментом, снабженным маркирующей вставкой или приспособлением для маркирования через трафарет.

Недостатком известного устройства состоит в том, что при переходе на новый маркируемый объект необходимо менять вставку с формами наносимых знаков или трафарет. Изготовление их сложно, стойкость трафарета невелика. Работа со сменными вставками и трафаретами трудно поддается автоматизации, отсутствует возможность управления процессом.

С целью автоматизации и управления процессом в предлагаемом устройстве вставка выполнена в виде растровой решетки, состоящей из изолированных токопроводящих элементов, связанных с программирующим устройством, подающим индивидуальные электрические сигналы в соответствии с конфигурацией маркирующего знака.

Программирующее устройство может быть введено в конструкцию выносного электродаинструмента или дистанционно подключено к устройству для электрохимического маркирования.

Специальная вставка электрода-инструмента представляет собой растр, состоящий из отдельных токопроводящих элементов, изолированных друг от друга. При подаче импульсов от программирующего устройства, в межэлектродных зазорах с изделием возникают электрические контакты по форме маркируемого знака, и в результате электрохимического воздействия на поверхности изделия появляется

10 изображение.

На фиг. 1 показана принципиальная схема соединения программирующего устройства 1 проводниками 2 с токопроводящими элементами 3 в изоляционной массе 4 растрового

15 электрода-инструмента.

На фиг. 2 — схема поступления импульсов тока в отдельные токопроводящие элементы

3 растра про программе «К».

На фиг. 3 — схема локального анодного

20 растворения точек 5 на поверхности изделия

6 по форме маркируемого знака «К».

От количества токопроводящих элементов на единице поверхности растра зависит плотность и четкость изображения.

25 Предлагаемое устройство автоматизирует подготовку электрода-инструмента к смене изображения, обеспечивает управление процессом электрохимического маркирования и позволяет создать дистанционное обслужива30 ние нескольких рабочих мест из единого

418299

Составитель В, Шадрина

Техред 3. Тараненко Корректор Л. Царькова

Редактор С. Бычихина

Заказ 1872/12 Изд. № 558 Тираж 944 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 центра с привлечением средств вычислительной техники управления производственными процессами.

Предмет изобретения

Устройство для электрохимического маркирования токопроводящих изделий с электродом-инструментом, снабженным маркирующей вставкой, отличающееся тем, что, с целью автоматизации и управления процессом, вставка выполнена в виде растровой решетки, состоящей из изолированных токопроводящих

5 элементов, связанных с программирующим устройством, подающим индивидуальные электрические сигналы в соответствии с конфигурацией маркируемого знака.
