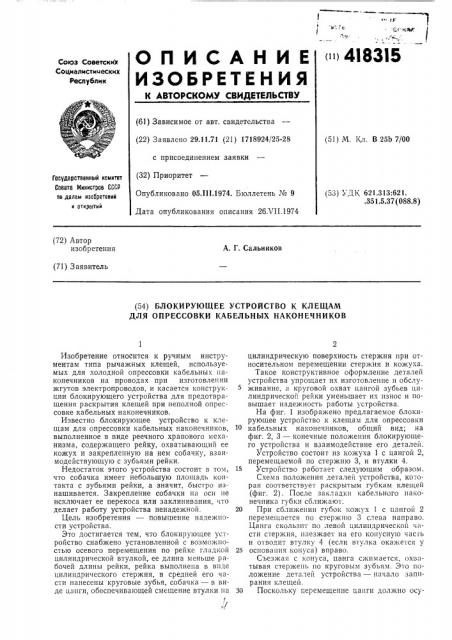

ОПИСАНИЕ»»4!83Б
ИЗОБРЕТЕН ИЯ
Союз Советскими
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 29.11.71 (21) 1718924/25-28 с присоединением заявки (32) Приоритет
Опубликовано 05.111.1974. Бюллетень № 9
Дата опубликования описания 26Х11.1974 (51) М. Кл. В 25Ь 7/00
Гооудврстввнный комитвт
Соввтв Министров СССР па долам иэобрвтоний и открытий (53) УДК 621.313:621. .351.5.37 (088.8) (72) Автор изобретения
А. Г. Сальников (71) Заявитель (54) БЛОКИРУЮЩЕЕ УСТРОИСТВО К КЛЕЩАМ
ДЛЯ ОПРЕССОВКИ КАБЕЛЬНЫХ НАКОНЕЧНИКОВ
Изобретение относится к ручным инструментам типа рычажных клещей, используемых для холодной опрессовки кабельных наконечников на проводах при изготовлении жгутов электропроводов, и касается конструкции блокирующего устройства для предотвращения раскрытия клещей при неполной опрессовке кабельных наконечников.
Известно блокирующее устройство к клещам для опрессовки кабельных наконечников, выполненное в виде реечного храпового механизма, содержащего рейку, охватывающий ее кожух и закрепленную на нем собачку, взаимодействующую с зубьями рейки.
Недостаток этого устройства состоит в том, что собачка имеет небольшую площадь контакта с зубьями рейки, а значит, быстро изнашивается. Закрепление собачки на оси не исключает ее перекоса или заклинивания, что делает работу устройства ненадежной.
Цель изобретения — повышение надежности устройства.
Это достигается тем, что блокирующее устройство снабжено установленной с возможностью осевого перемещения по рейке гладкой цилиндрической втулкой, ее длина меньше рабочей длины рейки, рейка выполнена в виде цилиндрического стержня, в средней его части нанесены круговые зубья, собачка — в виде цапги, обеспечивающей смещение втулки на .У цилиндрическую поверхность стержня при относительном перемещении стержня и кожуха.
Такое конструктивное оформление деталей устройства упрощает их изготовление и обслуживание, а круговой охват цангой зубьев цилиндрической рейки уменьшает их износ и повышает надежность работы устройства.
На фиг. 1 изображено предлагаемое блокирующее устройство к клещам для опрессовки кабельных наконечников, общий вид; на фиг. 2, 3 — конечные положения блокирующего устройства и взаимодействие его деталей.
Устройство состоиг из кожуха 1 с цангой 2, перемещаемой по стержню 3, и втулки 4.
15 Устройство работает следующим образом.
Схема положения деталей устройства, которая соответствует раскрытым губкам клещей (фиг. 2). После закладки кабельного наконечника губки сближают.
20 При сближении губок кожух 1 с цангой 2 перемещается по стержню 3 слева направо.
Цанга скользит по левой цилиндрической части стержня, наезжает на его копусную часгь и отводит втулку 4 (если втулка окажется у
25 основания конуса) вправо.
Съезжая с конуса, цанга сжимается, охватывая стержень по круговым зубьям. Это положение деталей устройства — начало заппрания клещей.
30 Поскольку перемещение цапги должно осу418315 юг. 1
Составитель :-. Сачек
Тсхрсд 3. Тараненко Корректор Т. Добровольская
Редактор С. Бычихина
Зак: з 1852!4 Изд. № 625 Ти ) и ж 837 Подпис ое
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, К-35, Раушская иаб., д. 4)5
Типография, пр. Сапунова, 2 ществляться от рукоятки клещей, то в целях предохранения ее от перекоса и одностороннего износа она запрессована в кожух 1, который опирается своими шейками на левую и правую части стержня 3.
Кожух 1 и стержень 3 имеет ушко для гакреплепия их на ручных клещах.
Таким образом, раскрыть гуоки уже нельзя, так как цаига упирается в основание конуса, которое препятствует ее обратному перемещению справа налево, можно только продолжать сближать губки клещей, т. е. продолжать процесс опрессовки кабельного наконечника и тем самым перемещать цангу по стерукню вправо.
Процессу опрессовки соответствует перемещение цанги вправо до тех пор, пока она не переместит втулку 4 до упора в торец с-.ержп, 3 и не охватит втулку 4 (фиг. 3). Охватывание цангой 2 втулки 4 соответствуе" окончанию опрессовки, т. е. полному сближению гу— бок клещей.
Клещи можно открывать и вынимать наконечник. При раскрытии клещей цанга 2 перемещает втулку 4 справа налево по рейке,",о упора в основание конуса.
При упоре втулки в торец конуса цанга 2 продолжает перемещаться и смещается со втулки на образующую конуса, после этого она свободно перемешается по гладкой часги стержня до тех пор, пока кожух не достигнет упора на конце стержня. Это положение соответствует полному раскрытию губок клещей.
Предмет изобретения
10 Блокирующее устройство к клещам для опрессовки кабельных наконечников, выполненное в виде реечного храпового механизма, содержащего рейку, охватывающий ее кожух и закрепленную на нем собачку, взаимодейству15 ющую с зубьями рейки, отл ич а ющееся тем, что, с целью повышения надежности его работы, оно снабжено установленной с возможностью осевого перемещения по рейке гладкой цилиндрической втулкой, ее длина
20 меньше рабочей длины рейки; рейка выполнена в виде цилиндрического стержня, в средней его части нанесены круговые зубья, а собачка — в виде цанги, обеспечивающей смещение втулки на цилиндрическую поверхность
25 стержня при относительном перемещении стержня и кожуха.
