4l8415

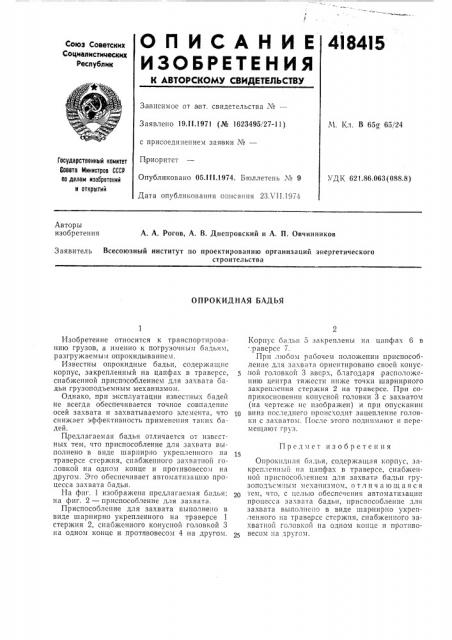

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от а вт. свидетельства ¹â€”

Заявлено 19.11.1971 (№ 1623495!27-11) М. К,ч. В 65О 65/24 с присоединением заявки ¹â€” приоритет

Опубликовано 05.111.1974. Бюллетень ¹ 9

Дата опубликования опнсаиня 23Х11.1974

Государственный комитет

Соввта Министров СССР оо делам изобретений и открытий

УДК 621 86.063(088.8) Авторы изобретения

А. А. Рогов, А. В. Днепровский и А. П. Овчинников

Заявитель Всесоюзный институт по проектированию организаций энергетического строительства

ОПРОКИДНАЯ БАДЬЯ

Изобретение относится к транспортированию грузов, а именно к погрузочным бадьям, разгружаемым опрокидыванием.

Известны опрокидные бадьи, содержащие корпус, закрепленный на цапфах в траверсе, снабженной приспособлением для захвата оадьи грузоподъемным механизмом.

Однако, при эксплуатации известных бадей не всегда обеспечивается точное совпадение осей захвата и захватываемого элемента, что снижает эффективность применения таки.: бадей.

Предлагаемая бадья отличается от известных тем, что приспособление для захвата выполнено в виде шарнирно укрепленного па траверсе стержня, снабженного захватной головкой на одном конце и противовесом на другом. Зто обеспечивает автоматизацшо процесса захвата:àäüè.

E-Ia фиг. 1 изображена предлагаемая бадья; на фиг. 2 — приспособление для захвата.

Приспособление для захвата выполнено в виде шарнирно укрепленного на траверсе 1 стержня 2, снабженного конуспой головкой 3 на одном конце и противовесом 4 на другом.

Корпус бадьи 5 закреплены па цапфах 6 в .раверсс 7.

Прн любом рабочем положении приспособление для захвата ориентировано своей конусной головкой 3 BBeip, благодаря .расположению центра тяжести ниже точки шарнирного закрепления стержня 2 на траверсе. Прп соприкосновении конусной головки 3 с захватом (на чертеже нс изображен) и при опускании

1р вниз последнего происходит зацеплеHIIå головки с захватом. После этого поднимают и перемещают груз.

Предмет изобретения

Опрокидпая бадья, содержащая корпус, закрепленный на цапфах в траверсе, снабженной приспособлением для захвата бадьи грузоподъсмным механизмом, отличающаяся тем, что, с целью обеспечения автоматизации процесса захвата бадьи, приспособление для захвата выполнено в виде шарнирно укрепленного на траверсе стержня, снабженного заxBBTIIoEI головкой на одном конце и противовесом на другом.

4184 I 5

-с(г

u J

Фиг r пг 2
