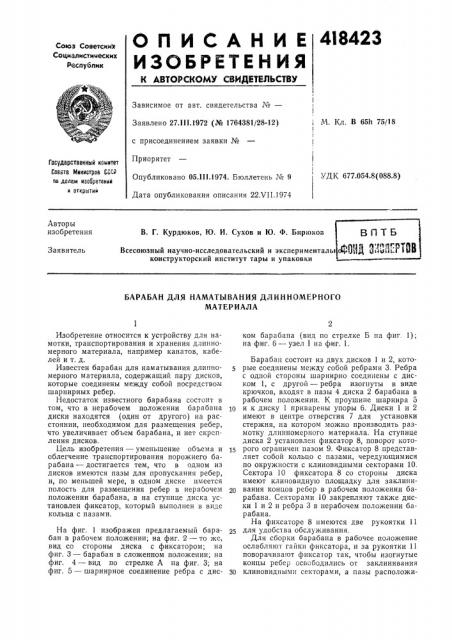

О П И С А Н И Е 4I8423
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соаетскитт
Социалистимеских
Республик
Зависимое от авт. свидетельства №вЂ”
М. Кл. В 65h 75/18
Заявлено 27.111.1972 (№ 1764381/28-12) с присоединением заявки №
Приоритет
Опубликовано 05.111.1974. Бюллетень ¹ 9
Дата опубликования описания 22Х11.1974!
УДК 677.054.8(088.8) Государственный комитет
Совета Микистров СССР оо делам изобретений и открытии
Авторы изобретения
В, Г. Курдюков, 1О, И. Сухов и l0. Ф. Бир оков
Заявитель
Всесоюзный научно-исследовательский и эксперименталь конструкторский институт тары и упаковки
БАРАБАН ДЛЯ НАМАТЫВАНИЯ ДЛИННОМЕРНОГО
МАТЕР ИАЛА
Изобретение относится к устройству для намотки, транспортирования и хранения длинномерного материала, например канатов, кабелей и т. д.
Известен барабан для наматывания длинномерного материала, содержащий пару дисков, которые соединены между собой посредством шарнирных ребер.
Недостаток известного барабана состоит в том, что в нерабочем положении барабана диски находятся (один от другого) на расстоянии, необходимом для размещения ребер, что увеличивает объем барабана, и нет скрепления дисков.
Цель изобретения — уменьшение объема и облегчение транспортирования порожнего барабана — достигается тем, что в одном из дисков имеются пазы для пропускания ребер, и, по меньшей мере, в одном диске имеется полость для размещения ребер в нерабочем положении барабана, а на ступице диска установлен фиксатор, который выполнен в виде кольца с паз а м и.
На фиг. 1 изображен предлагаемый барабан в рабочем положении; на фиг. -2 — то жс, вид со стороны диска с фиксатором; на фиг. 3 — барабан в сложенном положении; на фиг. 4 — вид по стрелке А на фиг. 3; на фиг. 5 — шарнирное соединение ребра с диском барабана (вид по стрелке Б на фиг. 1); на фиг. 6 — узел 1 на фиг. 1.
Барабан состоит из двух дисков 1 и 2, которые соединены между собой ребрами 3. Ребра с одной стороны шарнирно соединены с диском 1, с другой — ребра изогнуты в виде крючков, входят в пазы 4 диска 2 барабана в рабочем положении. К проушине шарнира 5
ip и к диску 1 приварены упоры б. Диски 1 и 2 имеют в центре отверстия 7 для установки стержня, на котором можно производить размотку длинномерного материала. На ступице диска 2 установлен фиксатор 8, поворот которого ограничен пазом 9. Фиксатор 8 представляет собой кольцо с пазами, чередующимися по окружности с клиновидными секторами 10.
Сектора 10 фиксатора 8 со стороны диска имеют клиновидную площадку для заклинивания концов ребер в рабочем положении барабана. Секторами 10 закрепляют также диски 1 и 2 и ребра 3 в нерабочем положении барабана.
На фиксаторе 8 имеются две рукоятки 11 для удобс1ва обслуживания.
Для сборки барабана в рабочее положение ослабляют гайки фиксатора, и за рукоятки 11 поворачивают фиксатор так, чтобы изогнутые концы ребер освободились от заклинивания
Зо клиновидными секторами, а пазы расположились против торцов ребер. Затем, установив ребра перпендикулярно к дискам барабана, раздвигают диски 1 и 2 так, чтобы диск 2 вошел в зацепление с изогнутыми концами ребер. Поворачивая фиксатор в обратном направлении, заклинивают секторами изогнутую часть ребер. Затем закрепляют болтовым соединением фиксатор. Барабан подготовлен к работе. Для разборки и складывания порожнего барабана фиксатор ослабляют и поворачивают так, чтобы клиповидные сектора вышли из зацепления с изогнутой частью ребер, а пазы 9 фиксатора расположились против торцов ребер, обеспечив их свободное прохождение при смещении дисков 1 и 2. Сближая диски до полного их соприкосновения, ребра 3 и упоры б свободно проходят в пазы диска 2.
После сближения дисков ребра, поворачиваясь на шарнирах, укладываются в полость
418423
4. диска. Сложенные диски скрепляются фиксатором.
Предмет изобретения
1. Барабан для наматывания длинномерного материала, содержащий пару дисков, которые соединены между собой посредством шарнирных ребер, о т л и ч а ю щ и й*с я тем, что, 10 с целью уменьшения объема и облегчения транспортирования порожнего барабана, в одном из дисков имеются пазы для пропускания ребер, и, по меньшей мере, в одном диске имеется полость для размещения ребер в не15 рабочем положении барабана, а на ступице диска установлен фиксатор.
2. Барабан по п. 1, отличающийся тем, что фиксатор выполнен в виде кольца с пазами.
