Способ получения полиметилметакрилата

Способ получения полиметилметакрилата

Иллюстрации

Показать все

Реферат

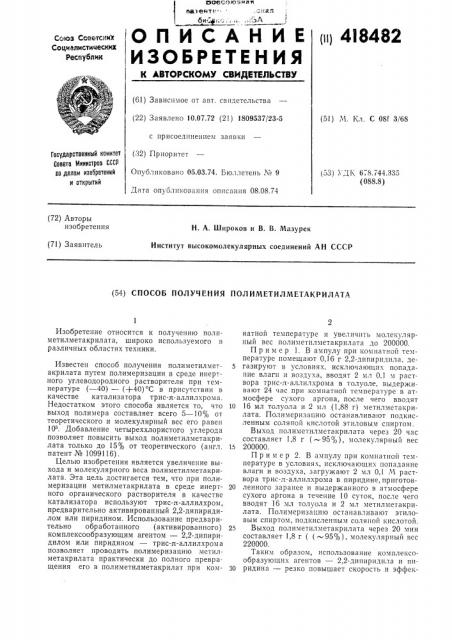

нзоесоюэнл патент .. .оно.я и

1н) 4l 8482

Срему Советский

ЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 10.07.72 (21) 1809537/23-5 (51) М. Кл. С OSf 3,/68 с присоединением заявки (32) Приоритет

Опуб,ппсовано 05.03.74. Бюллетень ¹ 9

Государственный комитет

Соната Министров СССР

Ilo делам изаоретений и открытий

153) ДК 6 8.744.335 (088.8), Дата опуолпкования описания 08.08.74 (72) Авторы изобретения

Н. А, Широков и В. В. Мазурек

Институт высокомолекулярных соединений АН СССР (71) Заявитель (54) СПОСОБ ПОЛУЧЕНИЯ ПОЛИМЕТИЛМЕТАКРИЛАТА

Изобретение относится к получению полиметилметакрилата, широко используемого в различных областях техники.

Известен способ получения полиметилметакрилата путем полимеризации в среде инертного углеводородного растворителя при температуре (— 40) — (+40) С в присутствии в качестве катализатора трис-л-аллилхрома.

Недостатком этого способа является то, что выход полимера составляет всего 5 — 10% от теоретического и молекулярный вес его равен

10 . Добавление четыреххлористого углерода позволяет повысить выход полиметилметакрилата только до 15% от теоретического (англ. патент № 1099116).

Целью изобретения является увеличение выхода и молекулярного веса полиметилметакрилата. Эта цель достигается тем, что при полимеризации метилметакрилата в среде инертного органического растворителя в качестве катализатора используют трис-л-аллилхром, предварительно активированный 2,2-дипиридилом или пиридином. Использование предварительно обработанного (активированного) комплексообр азующим агентом — 2,2-дипиридилом или пиридином — трис-л-аллилхрома позволяет проводить полимеризацию метилметакрилата практически до полного превращения его в полиметилметакрилат при комнатной температуре и увеличить молекулярный вес полиметилметакрплата до 200000.

Пример 1. В ампулу при комнатной температуре помещают 0,16 г 2,2-дипиридила, де5 газируют в условиях, исключающих попадание влаги и воздуха, вводят 2 мл 0,1 м раствора трис-л-аллилхрома в толуоле, выдерживают 24 час при комнатной температуре в атмосфере сухого аргона, после чего вводят

10 16 мл толуола и 2 мл (1,88 г) метилметакрилата. Полимеризацию останавливают подкисленным соляной кислотой этиловым спиртом.

Выход полиметилметакрилата через 20 час составляет 1,8 г (-95%), молекулярный вес

15 200000.

Пример 2. В ампулу при комнатной температуре в условиях, исключающих попадание влаги и воздуха, загружают 2 мл 0,1 М раствора трис-л-аллилхрома в пиридине, приготов20 ленного заранее и выдержанного в атмосфере сухого аргона в течение 10 суток, после чего вводят 16 мл толуола и 2 мл метилметакрилата. Полимеризацию останавливают этиловым спиртом, подкисленным соляной кислотой.

25 Выход полиметилметакрилата через 20 мин составляет 1,8 г ((-95%), молекулярный вес

220000.

Таким образом, использование комплексообразующих агентов — 2,2-дипиридила и пи30 ридина — резко повышает скорость и эффек418482

Предмет изобретения

Составитель П. Просторова

Редактор Л. Ушакога Тсхрсд Л, Бо;данова

Корректор P. Юсипова

Заказ I851,6 Изд. в 556 Тираж 565

ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4;5

Подписное

Типография, пр. Сапунова, 2 тивность полимеризации метилметакрилата под действием трис-л-аллилхрома.

Способ получения полиметилметакрилата путем полимеризации метилметакрилата в присутствии катализатора в среде инертного органического растворителя. о т л и ч а ю щ и йс я тем, что, с целью увеличения выхода и молекулярного веса полимера, в качестве ка5 тализатора используют трис-л-аллилхром, предварительно активированный 2,2-дипиридилом или пиридином.
