Способ получения полиуретановб

Способ получения полиуретановб

Иллюстрации

Показать все

Реферат



1и) 4 I 8495

Союз Советских

Социалистических оеспуспин (61) Зависимое от авт. сви.—,етельстьа (22) Заявлено 05.07.71 (21) 1679557 23-5 (51) М, 1с,л. С 08g 22118 с присоединением заявки

Государственный комитет

Совета Мнннстров СССР оо делам наоаретений и аткрытнй (32) Приоритет

1 (53) УД1 678.664(088.8)

1 Опубликовано 05.03.74. Бюллетень № 9 ! Дата опубликования описания 01.08.74 (72) Авторы изобретения И. А. Попов, В. A. Юрженко, T. К. Грицен1;о и Ю. С. Липатов (71) Заявитель Институт химии высокомолек лярных соединений АН Украинской ССР (54) СПОСОБ ПОЛУЧЕНИЯ ПОЛИУРЕТАНОВ

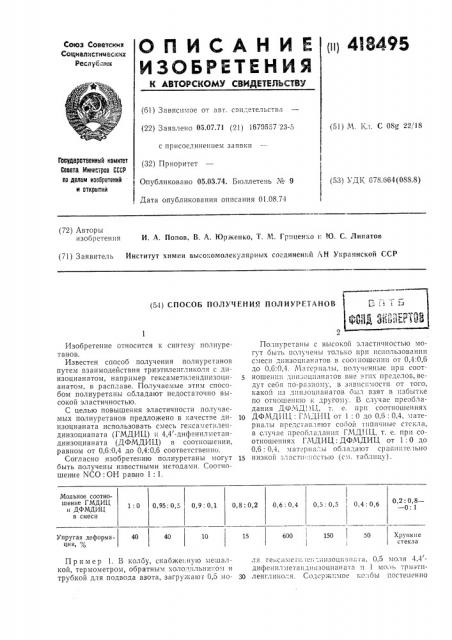

Мольное соотношение ГМДИЦ

11 ДфМДИЦ в смеси

0,2: 0,8— — 0:1

0,4: 0,6

0,95: 0,5 0,9: 0,1

0,6: 0,4

0,8: 0,2

0,5: 0,5

1:0 б00

Хрупкие стекла

40

150

Упругая деформация, %

15

Изобретение относится к синтезу полиуретанов.

Известен способ получения полиуретанов путем взаимодействия триэтиленгликоля с диизоцианатом, например гексаметилендппзоцианатом, в расплаве. Получаемые этим cttocoбом полиуретаны обладают недостаточно высокой эластичностью.

С целью повышения эластичности получаемых полиуретанов предложено в качестве диизоцианата использовать смесь ге, caìåòèëåèдиизоцианата (ГМДИЦ) и 4,4 -дифенилметандиизоцианата (ДФМДИЦ) в соотношении, равном от 0,6:0,4 до 0,4:0,6 соответственно.

Согласно изобретению полиуретаны могут быть получены известными методами. Соотношен ие NCO: ОН равно 1: 1.

Пример 1. В колбу, снабже1 t yto;teшалкой, термометром, обратным холо,,нльником и трубкой для подвода азота, загружаю 0,5 моПолиуретаны с высокой эластичностью могут быть получены только при использовании смеси диизоц11анатов в соотношении от 0,4:0,6 до 0,6:0,4. Матсрпалы, полученные при соотношении:ttt».оцпаиатов вне эт11х пределов, ведут себя по-разному, в зависимости от того, какой пз дпизоцианатов был взят в избытке по отношению к другому. В случае преобладания ДФМД11Ц, т. е. при соотношениях

10 ДФМДИЦ: ГМДИЦ от 1: 0 до 0,6: 0,4, материалы представляют собой тппи1ные стекла, в случае преобладания ГМД11Ц, т. е. при соотношениях ГМДИЦ: ДФМДИЦ от 1: 0 до

0,6: 0,4, материалы обладают сраьпительпо

15 низкой власти:.11ость1о (с;1. таблицу). ля ге«самс гиле«-:. 11зоц11аната, 0,5 моля 4,4/ дtcôеHtt, t etc t ét1to. i h —.ptt T1130 ленглико,-.я. Содерж1«мое «о.гбы постепенно

418495

Составитель T. Кременцкая

Редактор Л. Ушакова Техред E. Борисова Корректор В. Брыксина

Заказ 1912/3 Изд. Мю 553 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 нагревают прп «сремешивании до 170 — 180 С и выдерживают при этой температуре в течение получаса. Далее расплавленный полимер извлекают из колбы, охлаждают и измельчают. Характеристическая вязкость полимера в диметилформамиде 0,42. Сформованные из расплава полимера и ориентированные путем предельной вытяжки при комнатной температуре пленки имеют прочность около 150 кг/см- и удлинение около 160О/О.

П р и мер 2. Опыт проводят по примеру 1, но при мольном соотношении гексаметилендиизоцианата и дифенилметандиизоцианата 0,6:

:0,4, Неориентирован«ые пленки, полученные из расплава синтезированного полиуретана, имеют прочность при разрыве около 100 кг/см2 и удлинение около 600%.

Пример 3. Опыт проводят «о примерам

1 и 2, но при мольном соотношении гексаметилендиизоцианата и дифенилметандиизоцианата 0,4 — 0,6. Пленки, полученные из расплава

5 синтезированного полимера, имеют прочность в ориентированном состоянии около 400 кг/см и удлинение около 60%. Характеристическая вязкость полимера 0,40.

Предмет изобретения

Способ получения полиуретанов путем в заимодействия триэтиленгликоля с диизоцианатом в расплаве, отличающийся тем, что, с целью повышения эластичности получаемых

15 полиуретанов, в качестве диизоцианата используют смесь гексаметилендиизоцианата и

4,4 -дифенилметандиизоцианата в соотношении, равном от 0,6:0,4 до 0,4: 0,6 соответственно.
