Патент ссср 418510

Патент ссср 418510

Иллюстрации

Показать все

Реферат

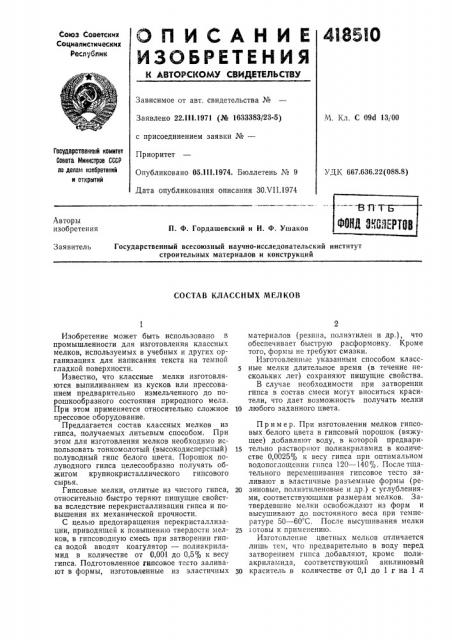

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

4185I0

Союз Советских

Социалистических Респ бттии

Зависимое от авт. свидетельства №

Заявлено 22.1 I I.1971 (М 1633383/23-5) с присоединением заявки №вЂ”

Приоритет

Опубликовано 05.111.1974. Бюллетень № 9

Дата опубликования описания ЗОЛ 11.1974

М. Кл. С 09d 13/00

Государственный комитет

Совета Иннистров СССР по делам нзобретеннй и открытий

УДК 667.636.22(088.8) Авторы изобретения

I1. Ф. Гордашевский и И. Ф. Ушаков

Государственный всесоюзный научно-исследовательский институт строительных материалов и конструкций

Заявитель

СОСТАВ КЛАССНЫХ МЕЛ КОВ

Изобретение может быть использовано в промышленности для изготовления классных мелков, используемых в учебных и других организациях для написания текста на темной гладкой поверхности.

Известно, что классные мелки изготовляются выпиливанием из кусков или прессовапием предварительно измельченного до порошкообразного состояния природного мела.

При этом применяется относительно сложное прессовое оборудование.

Предлагается состав классных мелков из гипса, получаемых литьевым способом. При этом для изготовления мелков необходимо использовать тонкомолотый (высокодисперсный) полуводный гипс белого цвета. Порошок полуводного гипса целесообразно получать обжигом крупнокристаллического гипсового сырья.

Гипсовые мелки, отлитые из чистого гипса, относительно быстро теряют пишущие свойства вследствие перекристаллизации гипса и повышения их механической прочности.

С целью предотвращения перекристаллизации, приводящей к повышению твердости мелков, в гипсоводную смесь при затворении гипса водой вводят коагулятор — полиакриламид в количестве от 0,001 до 0,5% к весу гипса. Подготовленное гипсовое тесто заливают в формы, изготовленные из эластичных материалов (резина, полиэтилен и др.), что обеспечивает быструю расформовку. Кроме того, формы не требуют смазки.

Изготовленные указанным способом классные мелки длительное время (в течение нескольких лет) сохраняют пишущие свойства.

В случае необходимости при затворении гипса в состав смеси могут вноситься красители, что дает возможность получать мелки

1о любого заданного цвета.

Пример. При изготовлении мелков гипсовых белого цвета в гипсовый порошок (вяжущее) добавляют воду, в которой предвари1S тельно растворяют полиакриламид в количестве 0,0025 к весу гипса при оптимальном водопоглощении гипса 120 — 140 /ю. После тщательного пер емешивания гипсовое тесто заливают в эластичные разъемные формы (ре20 зиновые, полиэтиленовые и др.) с углублениями, соответствующими размерам мелков. Затвердевшие мелки освобождают из форм и высушивают до постоянного веса при температуре 50 — 60 С. После высушивания мелки

25 тотовы к применению.

Изготовление цветных мелков отличается лишь тем, что предварительно в воду перед затворением гипса добавля|от, кроме полиакриламида, соответствующий анилиновый

3î краситель в количестве от 0,1 до 1 г на 1 л

418510

Предмет изобретения

Составитель Л. Жукова

Техред Е. Борисова

Корректор А. Степанова

Редактор Л. Ушакова

Заказ 1718i6 Изд. М 600 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3 воды (в зависимости от требуемой интенсивности окраски).

Состав классных мелков, содержащий гипс, краситель и воду, отличающийся тем, что, с целью улучшения пишущих свойств, в него введен полиакриламид при следующем соотношении компонентов (в вес, ч.):

Гипс 100

5 Краситель 0,01 — 0,5

Полиакриламид 0,001 — 0,5

Вода 80 — 200
