Патент ссср 418544
Иллюстрации
Реферат

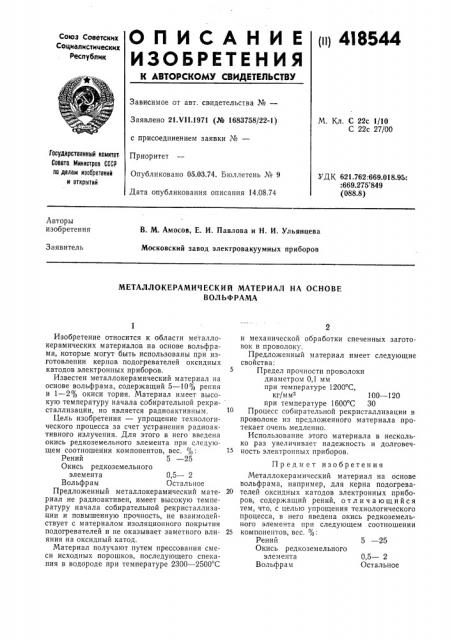

О П И С А Н И Е (и) 4I8544
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №вЂ”
Заявлено 21.VII.1971 (№ 1683758/22-1) с присоединением заявки №вЂ”
Приоритет
Опубликовано 05.03.74. Бюллетень ¹ 9
Дата опубликования описания 14.08.74
М. Кл. С 22с 1/10
С 22с 27/ОО
Государственный комитет
Совета Министров СССР по делам изооретений и открытий
УДК 621.762:669.018.95:
:669.275 849 (088.8) Авторы изобретения
В. М. Амосов, Е. И. Павлова и H. И. Ульянцева
Московский завод электровакуумных приборов
Заявитель
METAJlJIOKEPAMH×ÅÑÊÈé МАТЕРИАЛ НА ОСНОВЕ
ВОЛ ЬФ РАМА
Изобретение относится к области металлокерамических материалов на основе вольфрама, которые могут быть использованы при изготовлении кернов подогревателей оксидных катодов электронных приборов.
Известен металлокерамический материал на основе вольфрама, содержащий 5 — 100 рения и 1 — 2% окиси тория. Материал имеет высокую температуру начала собирательной рекристаллизации, но является радиоактивным.
Цель изобретения — упрощение технологического процесса за счет устранения радиоактивного излучения. Для этого в него введена окись редкоземельного элемента при следующем соотношении компонентов, вес.
Рений 5 — 25
Окись редкоземельного элемента 0,5 — 2
Вольфрам Остальное
Предложенный металлокерамический материал не радиоактивен, имеет высокую температуру начала собирательной рекристаллизации и повышенную прочность, не взаимодействует с материалом изоляционного покрытия подогревателей и не оказывает заметного влияния на оксидный катод.
Материал получают путем прессования смеси исходных порошков, последующего спекания в водороде при температуре 2300 — 2500 С и механической обработки спеченных заготовок в проволоку.
Предложенный материал имеет следующие свойства:
Предел прочности проволоки диаметром 0,1 мм при температуре 1200 С, кг/M|М2 100 †1 при температуре 1600 С 30
Процесс собирательной рекристаллизации в проволоке из предложенного материала протекает очень медленно.
Использование этого материала в несколько раз увеличивает надежность и долговеч15 ность электронных приборов.
Предмет изобретения
Металлокерамический материал на основе вольфрама, например, для керна подогрева20 телей оксидных катодов электронных приборов, содержащий рений, отличающийся тем, что, с целью упрощения технологического процесса, в него введена окись редкоземельного элемента при следующем соотношении
25 компонентов, вес. %:
Рений 5 — 25
Окись редкоземельного элемента 0,5 — 2
Вольфрам Остальное
