Водный раствор для уплотнения анодных окисных пленок

Водный раствор для уплотнения анодных окисных пленок

Иллюстрации

Показать все

Реферат

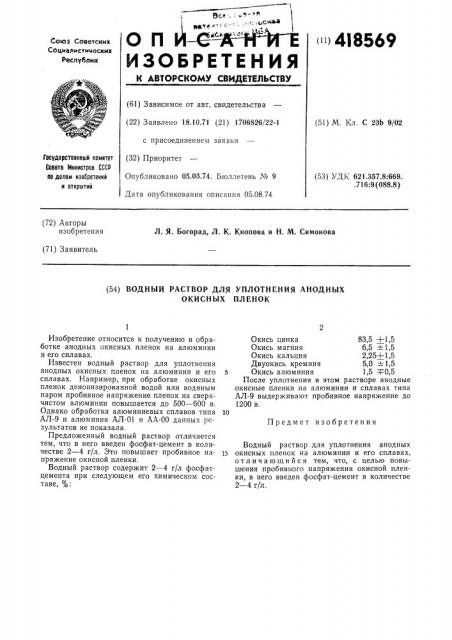

BCC .. 5-4л о п и-е-"к- "ттттге

ИЗОБРЕТЕНИЯ »> 4I 8569

СоюЗ Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 18.10.71 (21) 1706826/22-1 (51) М, Kë. С 2ЗЬ 9/02 с присоединением заявки (32) Приоритет

Опубликовано 05.03.74. Бюллетень ¹ 9

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621,357.8:669..716:9 (088.8) Дата опубликования описания 05.08.74 (72) Авторы изобретения

Л. Я. Богорад, Л. К. Кнопова и Н. М. Симонова (71) Заявитель (54) ВОДНЫЙ РАСТВОР ДЛЯ УПЛОТНЕНИЯ АНОДНЫХ

ОКИСНЪ|Х ПЛЕНОК

Предмет изобретения

Изобретение относится к получению и обработке анодных окисных пленок на алюминии и его сплавах.

Известен водный раствор для уплотнения анодных окисных пленок на алюминии и его сплавах. Например, при обработке окисных пленок деионизированной водой или водяным паром пробивное напряжение пленок на сверхчистом алюминии повышается до 500 — 600 в.

Однако обработка алюминиевых сплавов типа

АЛ-9 и алюминия АЛ-01 и АА-00 данных результатов не показала.

Предложенный водный раствор отличается тем, что в него введен фосфат-цемент в количестве 2 — 4 г/л. Это повышает пробивное напряжение окисной пленки.

Водный раствор содержит 2 — 4 г/л фосфатцемента при следующем его химическом составе, %:

Окись цинка 83,5 +1,5

Окись магния 65 Б1,5

Окись кальция 2,25+1,5

Двуокись кремния 50 +-1,5

5 Окись алюминия 1,5 {-0,5

После уплотнения в этом растворе анодные окисные пленки на алюминии и сплавах типа

АЛ-9 выдерживают пробивное напряжение до

1200 в.

Водный раствор для уплотнения анодных

15 окисных пленок на алюминии и его сплавах, отличающийся тем, что, с целью повышения пробивного напряжения окисной пленки, в него введен фосфат-цемент в количестве

2 — 4 г/л.
