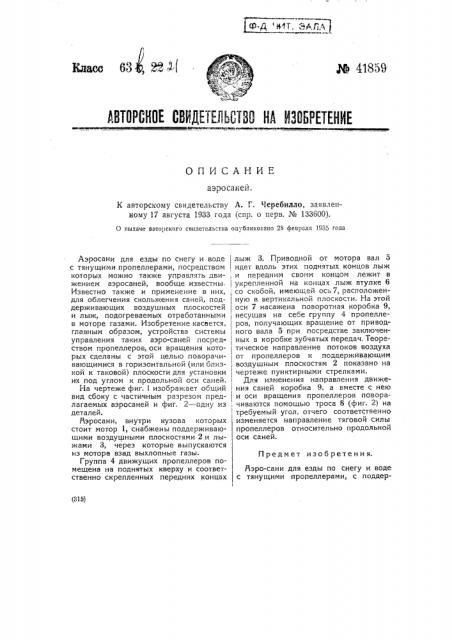

Класс 63, 2Й .
Щ 41859
АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ
ОПИСАНИЕ аэросаней.
К авторскому свидетельству А. Г. Черебидло, заявленному 17 августа 1933 года (спр. о перв. № 133600).
О выдаче авторского свидетельства опубликовано 28 февраля 1935 года
Предмет изобретения. (315) Аэросани для езды по снегу и воде с тянущими пропеллерами, посредством которых можно также управлчть движением аэросаней, вообще известны.
Известно также и применение в них, для облегчения скольжения саней, поддерживающих воздушных плоскостей и лыж, подогреваемых отработанными в моторе газами. Изобретение касается, главным образом, устройства системы управления таких аэро-саней посредством пропеллеров, оси вращения которых сделаны с этой целью поворачивающимися в горизонтальной (или близкой к таковой) плоскости для установки их под углом к продольной оси саней.
На чертеже фиг. 1 изображает общий вид сбоку с частичным разрезом предлагаемых аэросаней и фиг. 2 — одну из деталей.
Йэросани, внутри кузова которых стоит мотор 1, снабжены поддерживающими воздушными плоскостями 2 и лыжами 3, через которые выпускаются из мотора взад выхлопные газы.
Группа 4 движущих пропеллеров помещена на поднятых кверху и соответственно скрепленных передних концах лыж 3. Приводной от мотора вал 5 идет вдоль этих поднятых концов лыж, и передним своим концом лежит в, укрепленной на концах лыж втулке 6 со скобой, имеющей ось 7, расположен-! ную в вертикальной плоскости. На этой
î".è 7 насажена поворотная коробка 9, несущая на себе группу 4 пропеллеров, получающих вращение от привод ного вала 5 при посредстве заключен1 ных в коробке зубчатых передач. Теоре тическое направление потоков воздуха от пропеллеров к поддерживающим воздушным плоскостям 2 показано на ! чертеже пунктирными стрелками.
Для изменения направления движе ния саней коробка 9, а вместе с нею и оси вращения пропеллеров повора, чиваются помощью троса 8 (фиг. 2) на требуемый угол, отчего соответственно изменяется направление тяговой силы пропеллеров относительно продольной оси саней.
Нэро-сани для езды по снегу и воде с тянущими пропеллерами, с поддер
