¹ 41860

Класс 63, 22 И авторское свидетельство м иаоБРетеиие

ОПИСАНИЕ приспособления для подогрева лыж аэросаней выхлопными газами.

К авторскому свидетельству А. Г. Черебилло, заявленному

17 августа 1933 года (спр. о перв. № 133600).

О выдаче авторского свидетельства опубликовано 28 февраля 1935 года.

Предмет изобретения.

Эксверт В. Н. Костров

Редактор С. А. Homos (ЗИ) Подогревание выхлопными от мотора газами лыж аэросаней для легкости скольжения их по снегу и в предупреждение примерзания при стоянке— вообще известно. В предлагаемом для этого приспособлении, с целью повышения температуры этих газов, в выхлопной трубе двигателя установлен шар, накаливаемый сжиганием в нем жидкого топлива.

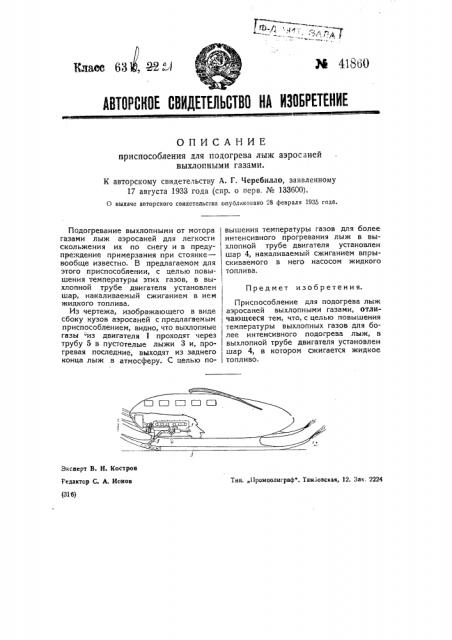

Из чертежа, изображающего в виде сбоку кузов аэросаней с предлагаемым приспособлением, видно, что выхлопные газы из двигателя 1 проходят через трубу 5 в пустотелые лыжи 3 и, прогревая последние, выходят из заднего конца лыж в атмосферу. С целью по- вышения температуры газов для более интенсивного прогревания лыж в выхлопной трубе двигателя установлен шар 4, накаливаемый сжиганием впрыскиваемого в него насосом жидкого топлива.

Приспособление для подогрева лыж аэросаней выхлопными газами, отлича1о1цееся тем, что, с целью повышения температуры выхлопных газов для более интенсивного подогрева лыж, в выхлопной трубе двигателя установлен шар 4, в котором сжигается жидкое топливо.

Тии. „11ромполиграф . Там5овская, 12, Зак, 2224
