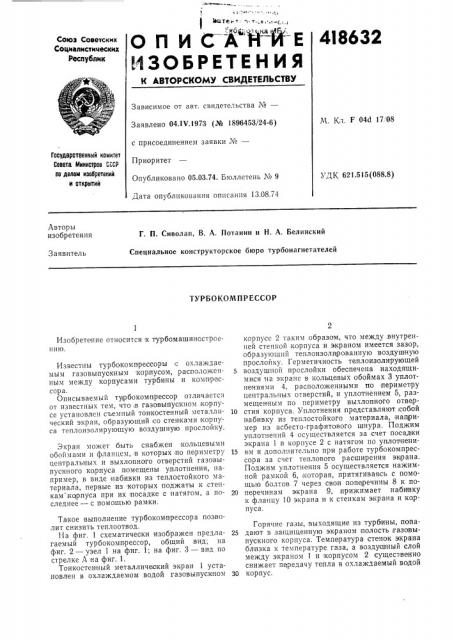

4I8632
E ОП И
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистимеских
Реслублии
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №вЂ”
М. Кл. F 04d 17 08
Заявлено 04. IV.1973 (№ 1896453/24-6) с присоединением заявки №вЂ”
Приоритет
Опубликовано 05.03,74. Бюллетень ¹ 9
Дата опубликования описания 13.08.74
Государственный комитет
Совета Министров СССР по делам изобретений н открытий
УДК 621.515 (088.8) Авторы изобретения
Г, П. Сиволап, В. А. Потанин и H. А. Белинский
Специальное конструкторское бюро турбонагнетателей
Заявитель
ТУРБОКОМПРЕССОР
Изобретение относится к турбомашиностроению.
Известны турбокомлрессоры с охлаждаемым газовыпускным корпусом, расположенHblM между корпусами турбины и компре ссора.
Описываемый ту рбокомпрессор отличается от известных тем, что в газовыпускном корпусе установлен съемный тонкостенный металлический экран, образующий со стенками |корпуса теплоизолирующую воздушную прослойку.
Экран может быть снабжен кольцевыми обоймами и фланцем, в которых по периметру центральных и выхлопного отверстий газовыпускного ко рпуса помещены уплотнения, например, в виде набивки из теплостойкого материала, первые из которых поджаты к .стенкам;корпуса при их посадке с натягом, а последнее — с помощью рамки.
Такое выполнение турбокомпрессора позволит снизить теплоотвод.
На фиг. 1 схематически изображен предлагаемый турбокомпрессор, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — вид по стрелке А на фиг. 1.
Тонкостенный металлический экран 1 установлен в охлаждаемом водой газовыпускпом корпусе 2 таким образом, что между, внутренней стенкой корпуса и экраном имеется зазор, образующий теплоизолированную воздушную прослойку. Герметичность теплоизолирующей
5 воздушноп прослойки обеспечена находящимися на экране в кольцевых обоймах 3 уплотнениями 4, расположенными по периметру центральных отверстий, и уплотнением 5, размещенным по периметру выхлопного отве р10 стия корпуса. Уплотнения представляют собой набивку из теплостойкого материала, нап ример из асбесто-графитового шнура. Поджим уплотнений 4 осуществляется за,счет посадки экрана 1 в корпусе 2 с натягом по уплот1нениI5 ям и.дополнительно при работе турбокомпрессора за счет теплового расширения экрана.
Поджим уплотнения 5 осуществ.чяется нажимной рамкой 6, которая, притягиваясь с помощью болтов 7 через свои поперечины 8 к по20 перечинам экрана 9, .прижимает набивку к фланцу 10 экрана и к стенкам экрана и корпуса.
Горячие газы, выходящие из турбины, попа25 дают в защищенную экраном полость газовыпускного корпуса. Температура стенок экрана близка к температуре газа, а воздушный слой между экраном 1 и корпусом 2 существенно снижает передачу тепла в охлаждаемый водой
30 корпус.
418632
Предмет изобретения
1. Турбокомпрессор с охлаждаемым газовыпускным корпусом, расположенным между корпусами турбины и компрессора, о т л и ч аю щ и и ic я тем, что, с целью снижения теплоотвода, в газовыпускном .корпусе установлен съемный тонкостенный металлический экран, образующий со стенками корпуса теплоизолирующую воздушную прослойку.
2. Турбокомпрессо р по и. 1, о т л и ч а юшийся тем, что экран снабжен кольцевыми обоймами и фланцем, в которых по периметру центральных и выхлопного отверстий газовыпускного корпуса помещены уплотнения на) пример, в виде наоивки из теплостойкого материала, первые из которых поджаты к стенкам корпуса при их посадке с натягом, а последнее — с помощью рамки.
1О
