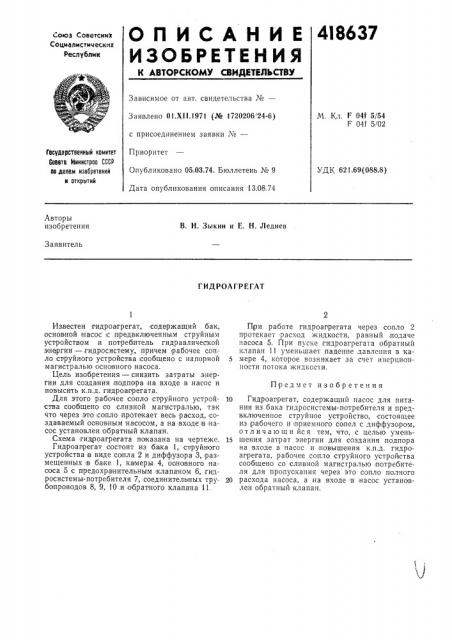

О П И С А Н И Е 418б37

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. F 04f 5/54

F 04f 5/02

Заявлено 01.Х!1.1971 (№ 1720206. 24-6) с присоединением заявки ¹â€”

Приоритет

Опубликовано 05,03.74. Бюллетень № 9

Дата опубликования описания 13.08.74

Государственный комитет

Совета 1йинистроо СССР оо делам изобретений и открытий

УДК 621.69(088.8) Авторы изобретения

В. Н. Зыкин и Е. Н. Леднев

Заявитель

ГИДРОАГР ЕГАТ

Предмет изобретения

Известен гидроагрегат, содержащий бак, основной |насос Ic предвключенным струйныM устройством и потребитель гидравлической энергии — гидросистему, причем рабочее сопло струйного устройства сообщено с напорной магистралью основного насоса.

Цель изобретения — снизить затраты энергии для создания подпора на входе в насос и повысить к.п.д. гидроагрегата.

Для этого рабочее сопло струйного устройства сообщено со сливной магистралью, так что через это icoill o протекает весь расход, создаваемый основным насосом, а на входе iB насос установлен обратный,:клапан.

Схема гид1роагрегата показана на чертеже.

Гид роапрегат состоит из бака 1, струйного устройства в виде:сопла 2 и диффузора 3, размещен ных в баке 1, казимеры 4, oGHolBíîãî насоса 5 с предохра нительньгм клапаном 6, гидросистемы-потребителя 7, соединительных трубопроводов 8, 9, 10 и обратного клапана 11.

П ри работе гидроагрегата через сопло 2 протекает расход жидкости, равный подаче насоса 5. При пуске гидроагрегата обратньш клапан 11 уменьшает падение давления в ка5 мере 4, которое возникает за счет инерционности потока жидкости.

10 Гидроапрегат, содержащий насос для питания из бака гидросистемы-,потребителя и предвключенное струйное устройство, состоящее из рабочего и приемного сопел с диффузором, отличаю щи йся тем, что, с целью умень1 щения затрат энергии для создания .подпора на входе в насос и повышения к.п.д. гидроагрегата, рабочее сопло струйного устрой|ства сообщено со сливной магистралью потребителя для пропускания через это сопло полного

20 расхода насоса, а,на входе в насос установлен обратный клапан.

418637

Составитель В. Яковенко

Техред Т. Курилко Корректор Е. Миронова

Редактор В. Дибобес

Типография, пр. Сапунова, 2

Заказ 180!/16 Изд. № 575 Тираж 651

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открыгий

Москва, Ж-35, Раушская паб., д 4/5
