Кулачковая муфта
Патент 418644
Авторы
Классы МПК
Кулачковая муфта
Иллюстрации
Реферат

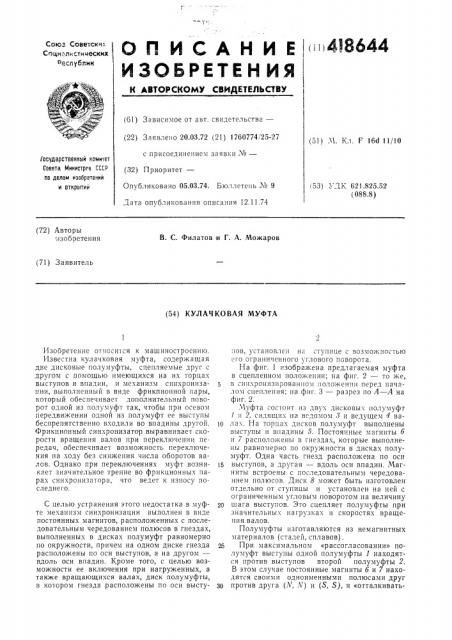

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ((418644
Союз Советских
Соци пмстимеских оесп т бпик (61) Зависимое от авт. свидетельства— (22) Заявлено 20.03.72 (21) 1760774(25-27 с присоединением заявки Уев (32) Приоритет—
Опубликовано 05.03.74. Бюллетень М 9 (51) М. Кл. F 16d 11/10
Гасударственный комитет
Совета Министров СССР оо делам изобретений и аткрытий
1 (53) х Д К 621. 825.52 (088.8) Дата опубликования описания 12.11.74 (72) Авторы
",(зобретения
В. С. Филатов и Г. А. Можаров (71) Заявитель (54) КУЛАЧКОВАЯ МУФТА
Изобретение относится к машиностроению.
Известна кулачковая муфта, содержащая две дисковые полумуфты, сцепляемые друг с другом с помощью имеющихся на их торцах выступов и впадин, и механизм синхронизапии, выполненный в виде фрикпионной пары, который обеспечивает дополнительный поворот одной из полумуфт так, чтобы при осевом передвижении одной из полумуфт ее выступы беспрепятственно входили во впадины другой.
Фрикционный синхронизатор выравнивает скорости вращения валов при переключении передач, обеспечивает возможность переключения на ходу без снижения числа оборотов валов. Однако при переключениях муфт возникает значительное трение во фрикционных парах синхронизатора, что ведет к износу iIOследнего.
С целью устранения этого недостатка в муфте механизм синхронизации выполнен в виде постоянных магнитов, расположенных с последовательным чередованием полюсов в гнездах, выполненных в дисках полумуфт равномерно но окружности, причем на одном диске гнезда расположены по оси выступов, а на другом— вдоль оси впадин. Кроме того, с целью возможности ее включения при нагруженных, а также вращающихся валах, диск полумуфты, в котором гнезда расположены по оси выступов, установлен и» ступице с возможностью его ограниченного углового поворота.
На фиг. 1 изображена предлагаемая муфта в сцепленном положении; на фиг. 2 — то же, в синхронизированном положении перед началом сцепления; на фпг. 3 — разрез по А — А на фиг, 2.
Муфта состоит пз двух дисковых полумуфт
1 и 2, сидящих на ведомом 3 и ведущем 4 ва1о лах. На торца.; дисков полумуфт выполнены выступы и впадины 5. Постоянные магниты б и 7 расположены в гнездах, которые выполнены равномерно по окружности в дисках полумуфт. Одна часть гнезд расположена по оси
15 выступов, а другая — вдоль оси впадин. Магниты встроены с последовательным чередованием полюсов. Диск 8 может быть изготовлен отдельно от ступицы и установлен на ней с ограниченным угловым поворотом на величину шага выступов. Это сцепляет полумуфты при значительных нагрузках и скоростях вращения валов.
Полумуфты изготавляются из немагнитных материалов (сталей, сплавов).
При максимальном «рассогласовании» полумуфт выступы одной полумуфты 1 находятся против выступов второй полумуфты 2.
B этом случае постоянные магниты б и 7 находятся своими одноименными полюсами друг
З0 против друга (Л, Х) и (Я, 5), и «отталкивать418644 ся» друг ог друга, а следовательно, поворачиваются относительно друг друга в направлении расположения пх разноименных .>o Ilo ов и остановягся:гри их соосном расположеггии (Л, S). Так как постоя;шые магниты б и 7 располагаются соосно выступам одной полумуфты и впадинам другой полумуфты с последовательным чередованием полюсов (У, S) в каждой полумуфте, то перед началом сцепления полумуфт (см. на фиг. 2) выступы одной полумуфты находя fc5I против впадин второй;голумуфты, обеспечивая беспрепятственное д пление полумуфт, (см. фиг. 1). Усилие IIOI30po а полумуфт, развиваемое постоянными магнитами, много больше, например, усилия трогания ротора электродвигателя, если одна:,3 полумуфт крепится непосредственно па валу электродвигателя, В таких случаях эта полумуфта несколько поворачивается (на величину шага выступов), Если муфта расположена в «середине кинематической цепи, то поворачиваются обе полумуфты в разные стороны, выбирая люфт, имеющийся, например, в зубчатых зацеплениях и других подвижных соединениях. Когда относительный поворот валов
8 и 4 связан с большими моментами, этот поворот полумуфт может обеспечиваться относительным поворотом диска 8 полумуфты 1 на некоторый небольшой угол (на величину шага выступов) относительно его ступицы, который ограничивается жесткихги упорами (паз, выступ) (на фигурах не показано) . Этот же QTII0cHтельный поворот диска 8 с выступами и магнитами б относительно ступицы способствует включению полумуфт при вращении валов с большими скоростями, че» в обычных кулачковых муфтах, за счет «увлекающего» действия магнитных полей постоянных магнитов, действующих на подвижный диск 8, который
íà сгупице может быть смонтирован с помощью, напрюгер, шариков.
Увлекающий поворот ведомой полумуфты прп ее расцепленном >вложении (с принятым взаимным расположением магнитов) может быть исключен небольшим дополнительным осевым разведением полумуфт, т. е. некоторым увеличением осевого хода одной из полумуфт.
Величина этого дополнительггого удлинения
10 хода полумуфты будет небольшой, ввиду круroпадающей характеристики механического взаимодействия полюсов магнитов в зависимости от величины и формы воздушного зазора,:I 00 вызовет изменений в кинематической
15 с ;;»e переключения полумуфт (несколько увелич;гтся лишь угол наклона переключающего
1 ычага или изменигся соотношение его плеч).
Предмет изобретения
1. Кулачковая муфта, содержащая две дисковые полумуфты, сцепляемые друг с другом с помощью имеющихся на их. торцах выступов
25 и впадин, и механизм синхронизации, от.гичающаяся тем, что, с целью уменьшения потерь на трение, механизм синхронизации выполнен в виде постоянных магнитов., расположенных с последовательным чередованием полюсов в
30 гггездах, выполненных в дисках полумуфт равномерно >:0 окружности, причем на одном диске гнезда расположены по оси выступов, а на другом — вдоль оси впадин.
2. Муфта по и 1, от.гича>оигаяся тем, что, с
35 целью возможности ее включения при нагруженных, а также вращающихся валах, диск полумуфты, в котором гнезда расположены IIQ оси выступов, установлен на ступице с возможностью ограниченного углового поворота.
Фыг 2
