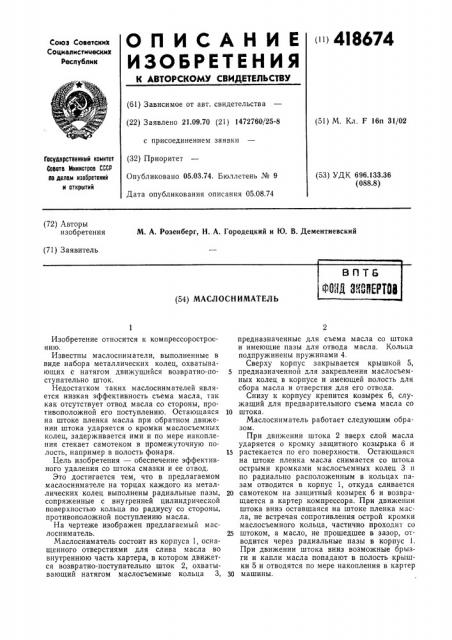

О П И С А Н И Е "i4I8674

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 21.09.70 (21) 1472760/25-8 с присоединением заявки (32) Приоритет

Опубликовано 05.03.74. Бюллетень № 9

Дата опубликования описания 05.08.?4 (51) М. Кл. F 1бп 31/02

Гооударстеенный комитет

Соаета Миниотраа СССР аа делам изобретений н открытий (53) УДК 696.133.36 (088.8) (72) Авторы изобретения

М. А. Розенберг, Н. А. Городецкий и Ю. В. Дементиевский (71) Заявитель

ФСЫ зксЯБ ТОЮ (54) МАСЛОСНИМАТЕЛЬ

Изобретение относится к компрессоростроению.

Известны маслосниматели, выполненные в виде набора металлических колец, охватывающих с натягом движущийся возвратно-поступательно шток.

Недостатком таких маслоснимателей является низкая эффективность съема масла, так как отсутствует отвод масла со стороны, противоположной его поступлению. Остающаяся на штоке пленка масла при обратном движении штока ударяется о кромки маслосъемных колец, задерживается ими и по мере накопления стекает самотеком в промежуточную полость, например в полость фонаря.

Цель изобретения — обеспечение эффективного удаления со штока смазки и ее отвод.

Это достигается тем, что в предлагаемом маслоснимателе на торцах каждого из металлических колец выполнены радиальные пазы, сопряженные с внугренней цилиндрической поверхностью кольца по радиусу со стороны, противоположной поступлению масла.

На чертеже изображен предлагаемый маслосниматель.

Маслосниматель состоит из корпуса 1, оснащенного отверстиями для слива масла во внутреннюю часть картера, в котором движется возвратно-поступательно шток 2, охватывающий натягом маслосъемные кольца 3, предназначенные для съема масла со штока и имеющие пазы для отвода масла. Кольца подпружинены пружинами 4.

Сверху корпус закрывается крышкой 5, 5 предназначенной для закрепления маслосъемных колец в корпусе и имеющей полость для сбора масла и отверстия для его отвода.

Снизу к корпусу крепится козырек 6, служащий для предварительного съема масла со

10 штока.

Маслосниматель работает следующим образом.

При движении штока 2 вверх слой масла ударяется о кромку защитного козырька 6 и

15 растекается по его поверхности. Остающаяся на штоке пленка масла снимается со штока острыми кромками маслосъемных колец 3 и по радиально расположенным в кольцах пазам отводится в корпус 1, откуда сливается

20 самотеком на защитный козырек 6 и возвращается в картер компрессора. При движении штока вниз оставшаяся на штоке пленка масла, не встречая сопротивления острой кромки маслосъемного кольца, частично проходит со

25 штоком, а масло, не прошедшее в зазор, отводится через радиальные пазы в корпус I.

При движении штока вниз возможные брызги и капли масла попадают в полость крышки 5 и отводятся по мере накопления в картер

30 машины.

418674

Предмет изобретения

К7елХ

Составитель А. Ильина

Тсхред 3. Таранеико Кс,рректо11 В. Жолудева

Редактор И. ьродская

Заказ 1774/16 Изд. ¹ 609 Тираж 676 11одпнс н е

Ц11ИИГ1И Государственного комитета Совета Министров СССР ио делана изобретений и открьпий

Москва, )К- 5, 1 ауьнская наб., J,. 4 о

Типография, пр. Сапунова, 2

Маслосниматель, выполненный в виде пябора металлических колец, охватывающих с натягом движущийся возвратно-поступатель;:о шток, отличающийся тем, 1то, с целью эффективного удалеии51 со штока смазки и оТВОдя ее, ня торцах каждого из метяллических колец выполнены радиальные пазы, сопряженные с внутренней цилиндрической поверхность1о кольца по радиусу со стороны, противоположной поступлению масла,
