Патент ссср 418925
Иллюстрации
Реферат

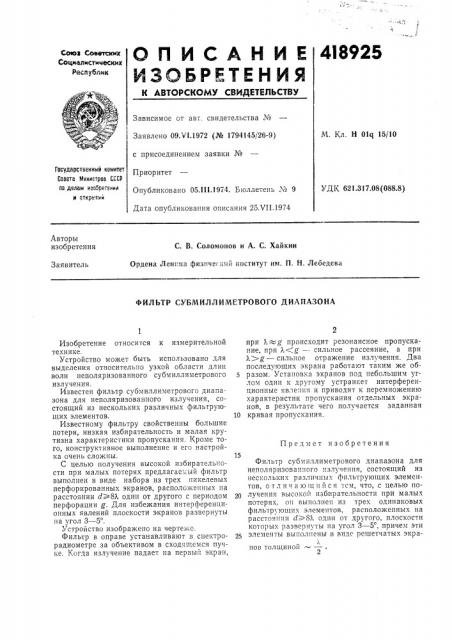

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советски1к
Социалистическитт
Республик
Зависимое от авт. свидетельства №
М. Кл. Н 01q 15j10
Заявлено 09.V1.1972 (№ 1794145j26-9) с присоединением заявки №
Приоритет
Государственный комитет
Совета Мкннстров СССР по делам изобретений
УДК 621.317.08(088.8) Опубликовано 05.lll.1974. Бюллетень ¹ 9
Дата опубликования описания 25.ЧП.1974 и открытий
Авторы изобретения
С, В. Соломонов и А. С. Хайкин
Ордена Ленина физический институт им. П. H. Лебедева
Заявитель
ФИЛЬТР СУБМИЛЛИМЕТРОВОГО ДИАПАЗОНА при Х=g происходит резонансное пропускапие, при X(g — сильное рассеяние, а при
K) g — сильное отражение излучения. Два последующих экрана работают таким же образом. Установка экранов под небольшим углом один к другому устраняет интерференционные явления и приводит к перемножению характеристик пропускания отдельных экранов, в результате чего получается заданная
10 кривая пропускания.
Фильтр субмиллиметрового диапазона для неполяризованного излучения, состоящий из нескольких различных фильтрующих элементов, отличающийся тсм, что, с целью получения высокой избирательности при малых потерях, он выполнен из трех одинаковых фильтрующпх элементов, расположенных на расстоянип д ЯХ один от другого, плоскости которых развернуты на угол 3 — 5, причем эти элементы выполнены в виде решетчатых экранов толщиной
Изобретение относится к измерительной технике.
Устройство может быть использовано для выделения относительно узкой области длин волн неполяризованного су бмиллиметрового излучения.
Известен фильтр субмиллиметрового диапазона для неполяризованпого излучения, состоящий из нескольких различных фильтрующих элементов.
Известному фильтру свойственны большие потери, низкая избирательность и малая крутизна характеристики пропускания. Кроме того, конструктивное выполнение и его настройка очень сложны.
С целью получения высокой избирательности при малых потерях предлагаемый фильтр выполнен в виде набора из трех никелевых перфорированных экранов, расположенных на расстоянии d>83, один от другого с периодом перфорации g. Для избежания интерференционных явлений плоскости экранов развернуты на угол 3 — 5 .
Устройство изображено на чертеже.
Фильтр в оправе устанавливают в спектрорадиометре за объективом в сходяи:емся пучке. Когда излучение падает па первый экран, Предмет изобретения
