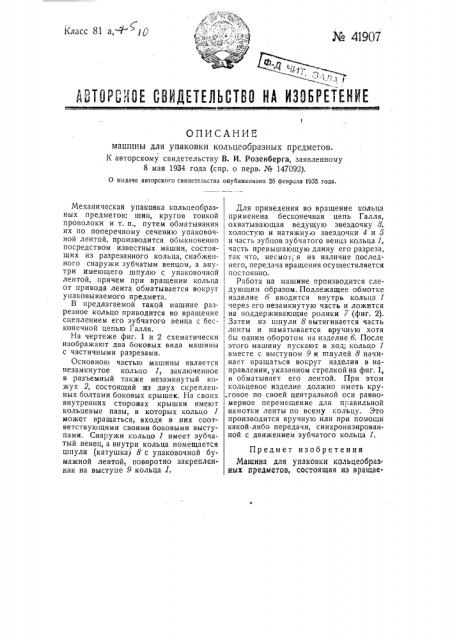

ИЦРСИОЕ СВИЙПЕЛЬСЦ0 НЬ И39БРЕТЕИИЕ

ОПИСАНИЕ машины для упаковки кольцеобразных предметов.

К авторскому свидетельству В. И. Розенберга, заявленному

8 мая 1934 года (спр. о перв. ¹ 147092).

0 выдаче авторского свидетельства опубликовано 28 февраля 1935 года.

Механическая упаковка кольцеобразных предметов: шин, кругов тонкой проволоки и т. п., путем обматывания их по поперечному сечению упаковочной лентой, производится обыкновенно посредством известных машин, состоящих из разрезанного кольца, снабженного снаружи зубчатым венцом, а внутри имеющего шпулю с упаковочной лентой, причем при вращении кольца

От привода лента обматывается вокруг упаковываемого предмета.

В предлагаемой такой машине разрезное кольцо приводится во вращение сцеплением его зубчатого венца с бесконечной цепью Галля.

На чертеже фиг. 1 и 2 схематически изображают два боковых вида машины с частичными разрезами.

Основною частью машины является незамкнутое кольцо 1, заключенное в разъемный также незамкнутый кожух 2, состоящий из двух скрепленных болтами боковых крышек. На своих внутренних сторонах крышки имеют кольцевые пазы, в которых кольцо 1 может вращаться, входя в них соответствующими своими боковыми выступами. Снаружи кольцо 1 имеет зубчатый венец, а внутри кольца помещается шпуля (катушка) 8 с упаковочной бумажной лентой, поворотно закрепленная на выступе 9 кольца 1.

Для приведения во вращение кольца применена бесконечная цепь Галля, охватывающая ведущую звездочку 8, холостую и натяжну о звездочки 4 и 5 и часть з> бцов зубчатого венца кольца 1, часть превышающую длину его разреза, так что, несмот, я на наличие последнего, передача вращения осуществляется

ПОСТОЯННО.

Работа на машине производится следующим образом. Подлежащее обмотке изделие 6 вводится внутрь кольца 1 через его незамкнутую часть и ложится на поддерживающие ролики 7 (фиг. 2).

Затем из шпули 8 вытягивается часть ленты и наматывается вручную хотя бы одним оборотом на изделие 6. После этого машину пускают. в ход; кольцо 1 вместе с выступом 9 и тппулей 8 начинает вращаться вокруг изделия в направлении, указанном стрелкой на фиг. 1, и обматывает его лентой. Прн этом кольцевое изделие должно иметь кру.говое по своей центральной оси равномерное перемещение для правильной намотки ленты по всему кольцу. Это производится вручную или при помощи какой-либо передачи, синхронизированной с движением зубчатого кольца 1.

Предмет изобретения

Машина для упаковки кольцеобраз. ных предметов, состоящая из вращае
