Реферат

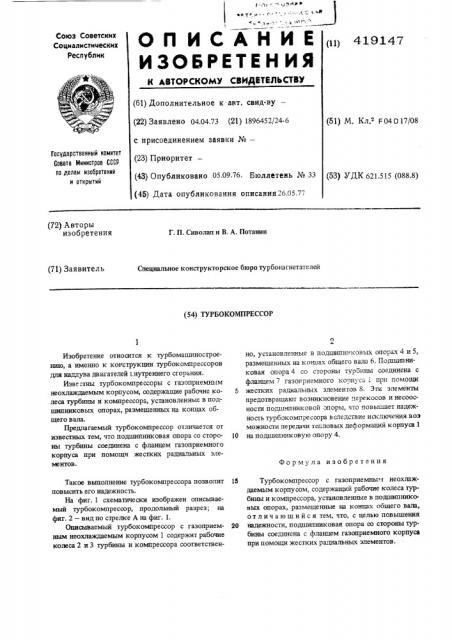

ОЛ ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистимеских

Республик (11) 419147 (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.04.73 (21) 1896452/24-6 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.09.76 Бюллетень № 33 (45) Дата опубликования описания26.05,77 (51) М. Кл. F04017/08

Государстаенны и комитет

Совета Министров СССР оо делам изобретений и отиры|тий (53) УДК 621.515 (088,8) (72) Авторы изобретения

Г. П. Сиволап и В. А. Потанин (71) Заявитель

Специальное конструкторское бюро турбоиагнетателей (54) ТУРБОКОМПРЕССОР но, установленные в подшипииковых опорах 4 и 5, размещенных на концах общего вала 6. Погпшптниковая опора 4 со стороны турбины соединена с фланцем 7 газоприемного корпуса . rrpv. помощи

5 жестких радиальных элементов 8. Эти элементы предотвращают возникновение перекосов и несоосности подшипниковой эпоры, что повышает надежность турбокомпрессора вследствие исключения воэ можности передачи тепловых деформаций корпуса 1

10 на подшип иковую опору 4.

15 Турбокомпрессор с газоприемным неохлаждаемым корпусом, содержащий рабочие колеса турбины и компрессора, установленные в подшипниковых опорах, размещенные на концах общего вала, отличающийся тем, что, с целью повышения

20 надежности, подшипниковая опора со стороны турбины соединена с фланцем газоприемного корпуса при помощи жестких радиальньи элементов.

Изобретение относится к турбомашиностроению, а именно к конструкции турбокомпрессоров для наддува двигателей внутреннего сгорания.

Изве=тны турбокомпрессоры с газоприемным неохлаждаемым корпусом, содержащие рабочие колеса турбины и компрессора, установленньк в подшипниковых опорах, размещенных на концах общего вала.

Предлагаемый турбокомпрессор отличается от известных тем, что подшипниковая опора со стороны турбины соединена с фланцем газоприемного корпуса при помощи жестких радиальных элементов.

Такое выполнение турбокомпрессора позволит повысить его надежность.

На фиг. 1 схематически изображен описываемый турбокомпрессор, продольный разрез; на фиг. 2 — вид по стрелке А на фиг. 1.

Описываемый турбокомпрессор с газоприемным неохлаждаемым корпусом 1 содержит рабочие колеса 2 и 3 турбины и компрессора соответственФормула изобретения

419147

Составитель Г. Григорова

Техред Н. Андрейчук

Редактор Н, Вирко

Корректор С. Шекмар

Заказ 727/42

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4

Тираж 830 Подписное

БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб„д. 4/5
