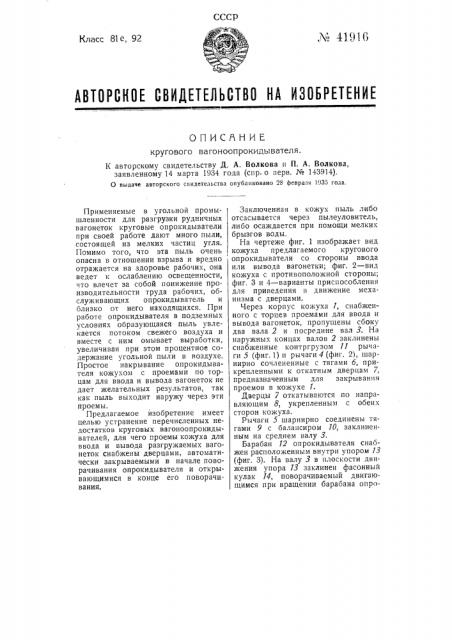

Л И916

Класс 81е, 92

АВТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСЯНИЕ кругового вагоноопрокидывателя.

К авторскому свидетельству Д. А. Волкова и П. А. Волкова, заявленному 14 марта 1934 года (спр. о перв. ¹ 143914).

О выдаче авторского свидетельства опубликовано 28 февраля 1935 года.

Применяемые в угольной промышленности для разгрузки рудничных вагонеток круговые опрокидыватели при своей работе дают много пыли, состоящей из мелких частиц угля.

Помимо того, что эта пыль очень опасна в отношении взрыва и вредно отражается на здоровье рабочих, она ведет к ослаблению освещенности, что влечет за собой понижение производительности труда рабочих, обслуживающих опрокидыв атель и близко от него находящихся. При работе опрокидывателя в подземных условиях образующаяся пыль увлекается потоком свежего воздуха и вместе с ним омывает выработки, увеличивая при этом процентное содержание угольной пыли в воздухе.

Простое накрывание опрокидыва- теля кожухом с проемами по торцам для ввода и вывода вагонеток не дает желательных результатов, так как пыль выходит наружу через эти проемы.

Предлагаемое изобретение имеет целью устранение перечисленных недостатков круговых вагоноопрокидывателей, для чего проемы кожуха для ввода и вывода разгружаемых вагонеток снабжены дверцами, автоматически закрываемыми в начале поворачивания опрокидывателя и открывающимися в конце его поворачивания.

Заключенная в кожух пыль либо отсасывается через пылеуловитель, либо осаждается при помощи мелких брызгов воды.

На чертеже фиг. 1 изображает вид кожуха предлагаемого кругового опрокидывателя со стороны ввода или вывода вагонетки; фиг. 2 — вид кожуха с противоположной стороны; фиг, 3 и 4 †вариан приспособления для приведения в движение механизма с дверцами.

Через корпус кожуха 1, снабженного с торцев проемами для ввода и вывода вагонеток, пропущены сбоку два вала 2 и посредине вал 3. На наружных концах валов 2 заклинены снабженные контргрузом 11 рычаги 5 (фиг. 1) и рычаги 4 (фиг. 2), шарнирно сочлененные с тягами 6, прикрепленными к откатным дверцам 7, предназначенным для закрывания проемов в кожухе 7.

Дверцы 7 откатываются по направляющим 8, укрепленным с обеих сторон кожуха, Рычаги 5 шарнирно соединены тягами 9 с балансиром 10, заклиненным на среднем валу 3.

Барабан 12 опрокидывателя снабжен расположенным внутри упором 73 (фиг. 3). На валу 3 в плоскости движения упора 13 заклинен фасонный кулак 14, поворачиваемый двигающимся при вращении барабана опроН авторскому свидетельству II;. А. Волкова и II. А. Волкова X 41916

Ф иг.4
