Реферат

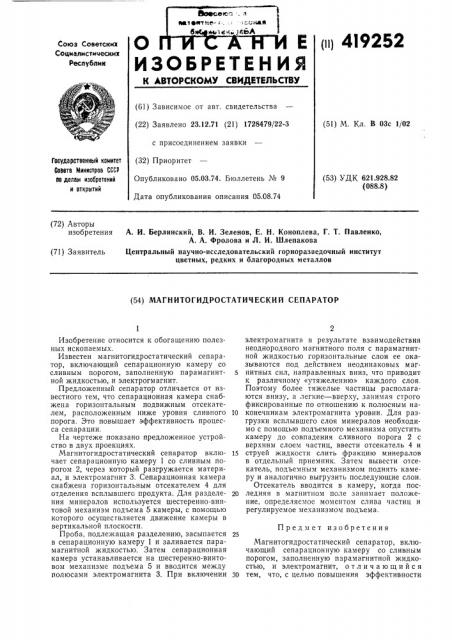

б мта «и&А

Е 4l9252

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 23.12.71 (21) 1728479/22-3 с присоединением заявки (32) Приоритет

Опубликовано 05.03.74. Бюллетень № 9

Дата опубликования описания 05.08.74 (51) М. Кл. В 03с 1/02

l octa ðñòâåííûé комитет

Совета Министров СССР оо делам изобретений н открытий (53) УДК 621.928.82 (088.8) (72) Авторы изобретения

А. И. Берлинский, В. И. Зеленов, Е. Н. Коноплева, Г. T. Павленко, А. А. Фролова и Л. И. Шлепакова

Центральный научно-исследовательский горноразведочный институт цветных, редких и благородных металлов (71) Заявитель (54) МАГНИТОГИДРОСТАТИЧЕСКИЙ СЕПАРАТОР

Изобретение относится к обогащению полезных ископаемых.

Известен магнитогидростатический сепаратор, включающий сепарационную камеру со сливным порогом, заполненную парамагнитной жидкостью, и электрогмагнит.

Предложенный сепаратор отличается от известного тем, что сепарационная камера снабжена горизонтальным подвижным отсекателем, расположенным ниже уровня сливного порога. Это повышает эффективность процесса сепарации.

На чертеже показано предложенное устройство в двух проекциях.

Магнитогидростатический сепаратор включает сепарационную камеру 1 со сливным порогом 2, через который разгружается материал, и электромагнит 3. Сепарационная камера снабжена горизонтальным отсекателем 4 для отделения всплывшего продукта. Для разделения минералов используется шестеренно-винтовой механизм подъема 5 камеры, с помощью которого осуществляется движение камеры в вертикальной плоскости.

Проба, подлежащая разделению, засыпается в сепарационную камеру 1 и заливается парамагнитной жидкостью. Затем сепарационная камера устанавливается на шестеренно-винтовом механизме подъема 5 и вводится между полюсами электромагнита 3. При включении электромагнита в результате взаимодействия неоднородного магнитного поля с парамагнитной жидкостью горизонтальные слои ее оказываются под действием неодинаковых магнитных сил, направленных вниз, что приводит к различному «утяжелению» каждого слоя.

Поэтому более тяжелые частицы располагаются внизу, а легкие — вверху, занимая строго фиксированные по отношению к полюсным на10 конечникам электромагнита уровни. Для разгрузки всплывшего слоя минералов необходимо с помощью подъемного механизма опустить камеру до совпадения сливного порога 2 с верхним слоем частиц, ввести отсекатель 4 и

1s струей жидкости слить фракцию минералов в отдельный приемник. Затем вывести отсекатель, подъемным механизмом поднять камеру и аналогично выгрузить последующие слои.

Отсекатель вводится в камеру, когда пос20 ледняя в магнитном поле занимает положение, определяемое моментом слива частиц и регулируемое механизмом подъема.

Предмет изобретения

Магнитогидростатический сепаратор, включающий сепарационную камеру со сливным порогом, заполненную парамагнитной жидкостью, и электромагнит, отличающийся

30 тем, что, с целью повышения эффективности

419252

Составитель А. Берлинский

Текред Т. Курилко Корректор В. Жолудева

Редактор Л. Т)орина

Заказ 1868/2 Изд. № 1363 Тираж 591 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 процесса сепарации, сепарационная камера снабжена горизонтальным подвижным отсекателем, расположенным ниже уровня сливного порога.
