Метчик для выдавливания резьбы
Патент 419285
Авторы
Классы МПК
Метчик для выдавливания резьбы
Иллюстрации
Реферат

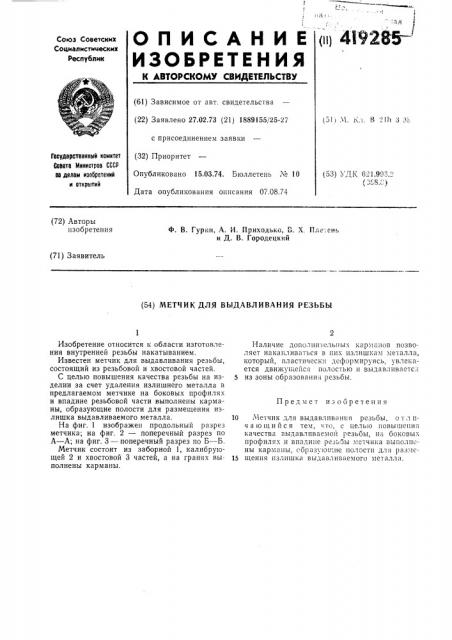

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистимеских
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 27.02,73 (21) 1889155/25-27 (51! М. iy. . 8 "Ih 3 8 с присоединением заявки (32) Приоритет
Опубликовано 15.03.74. Бюллетень ¹ 10
Дата опубликования описания 07.08.74
Государственный комитет
Совета Министров СССР аа делам изобретений и открытий (53) УДК 621.993. (72) Авторы изобретения
Ф. В. Гурин, A. И. Приходько, В. Х. Пле-.ень и Д. В. Городецкий (71) Заявитель (54) МЕТЧИК ДЛЯ ВЫДАВЛИВАНИЯ РЕЗЬБЫ
Изобретение относится к области изготовления внутренней резьбы накатыванием.
Известен метчик для выдавливания резьбы, состоящий из резьбовой и хвостовой частей.
С целью повышения качества резьбы на изделии за счет удаления излишнего металла в предлагаемом метчике на боковых профилях и впадине резьбовой части выполнены карманы, образующие полости для размещения излишка выдавливаемого металла.
На фиг. 1 изображен продольный разрез метчика; на фиг. 2 — поперечный разрез по
А — А; на фиг. 3 — поперечный разрез по Б — Б.
Метчик состоит из заборной 1, калибрующей 2 и хвостовой 3 частей, а на гранях выполнены карманы.
Наличие дополнп1ельпых карманов позволяет накапливаться в их излишкам металла, который, пластически деформируясь, увлекается движущейся полостью и выдавливается
5 из зоны образования резьбы.
Предмет изобретения
10 Метчик для выдавливания резьбы, о т л цч а ю LU,и и с я тем, что, с целью повьппения качества выдавливаемой резьбы, на боковых профилях и впадине резьбы метчика выполнены карманы, образующие полости для размс15 щения излишка выдавливаемого металла.
A-4
Составитель И. Капитонов
Редактор К. Шанаурова Техред Л. богданова К орректор . олудева
В. Ж
Заказ !920/9 Изд. ¹ 1377 Т 837
ЦНИИПИ ираж 7 Подписное
Ц ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д. 475
Типография, пр. Сапунова, 2
