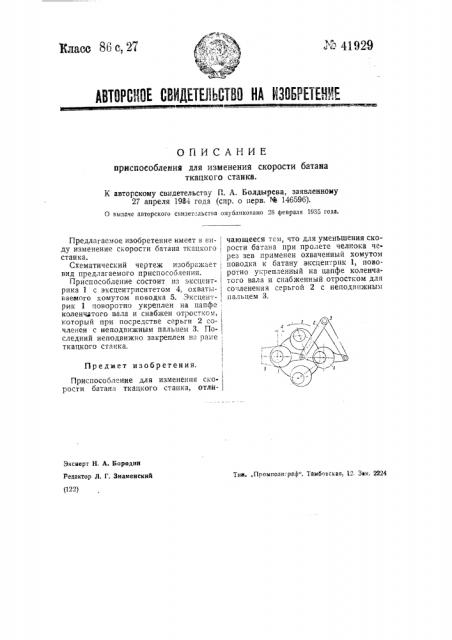

ОПИСАНИЕ приспосоолеииа для изменения скорости батаиа ткацкого станка.

К авторскому свидетельству Г. А. Болдырева, заявленному

27 апреля 1934 года (спр. о перв. % 146596).

О выдаче авторского свидетельства опубликовано 28 февраля 1935 года.

Предмет изобретения

Эксперт Н. А. Бородин редактор Л. Г. Знаменский (122) Предлагаемое изобретение имеет в ви-, ду изменение скорости батана ткацкого станка.

Схематический чертеж изображает, вид предлагаемого приспособления.

Приспособление состоит из эксцент-

1 рика 1 с эксцентриситетом 4, охваты- ваемого хомутом поводка 5. Зксцент- I

* рик 1 поворотно укреплен на цапфе коленчатого вала и снабжен отростком,, который при посредстве серьги 2 сочленен с неподвижным пальцем 3. Последний неподвижно закреплен на раме ткацкого станка. !

Приспособление для изменения ско- рости батана ткацкого станка, отли- 1 чающееся тем, что для уменьшения скорости батана при пролете челнока через зев применен охваченный хомутом поводка к батану эксцентрик 1, поворотно укрепленный на цапфе коленчатого вала и снабженный отростком для сочленения серьгой 2 с неподвижным пальцем 3.
