Крутонаклонный ленточный конвейер

Крутонаклонный ленточный конвейер

Иллюстрации

Показать все

Реферат

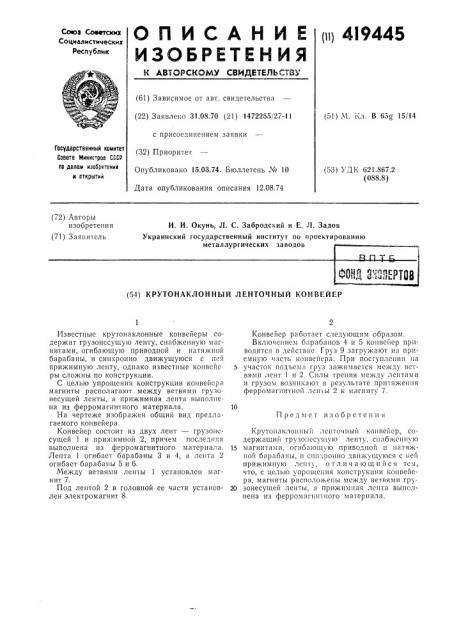

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ 4!9445

Совхоз Соэетсюа

СОциалмстиц9скмя

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 31.08.70 (21) 1472255/27-11 (5!) М. Кл. В 65@ 15/14 с присоединением заявки

Государственный комитет

Соавта Министров СССР па делам иэаоретений и открытий (32) Приоритет

Опубликовано 15.03.74. Бюллетень № 10

Дата опубликования описания 12.08.74 (53) УДК 621.867.2 (088.8) (72) Авторы изобретения (71) Заявитель

И. И. Окунь, Л. С. Забродский и Е. Л. Задов

Украинский государственный институт по проектированию металлургических заводов

ПЦ 3;3,,УЯ (54) КРУТОНАКЛОННЫЙ ЛЕНТОЧНЫЙ КОНВЕЙЕР

Предмет изобретения

Известные крутонаклонные конвейеры содержат грузонесущую ленту, снабженную магнитами, огибающую приводной и натяжной барабаны, и синхронно движущуюся с ней прижимную ленту, однако известные конвейеры сложны по конструкции.

С целью упрощения конструкции конвейера магниты располагают между ветвями грузонесущей ленты, а прижимная лента выполнена из ферромагнитного материала.

На чертеже изображен общий вид предлагаемого конвейера.

Конвейер состоит из двух лент — грузонесущей 1 и прижимной 2, причем последцяя выполнена из ферромагнитного материала.

Лента 1 огибает барабаны 3 и 4, а лента 2 огибает барабаны 5 и 6.

Между ветвями ленты 1 установлен магнит 7.

Под лентой 2 в головной ее части установлен электромагнит 8.

Конвейер работает следующим образом.

Включением барабанов 4 и 5 конвейер приводится в действие. Груз 9 загружают на приемную часть конвейера. При поступлении на

5 участок подъема груз зажимается между ветвями лент 1 и 2. Силы трения между лентами и грузом возникают в результате притяжения ферромагнитной ленты 2 к магниту 7.

Крутонаклонный ленточный конвейер, содержащий грузонесущую ленту, снабженную

15 магнитами, огнбгнощую приводной и натяжной барабаны, и син. ронно движущуюся с ей прижимную ленту, отличающийся тем, что, с целью упроще ия конструкции конвейера, магниты расположены между ветвями гру20 зонесущей ленты, а прижимная лента выполнена из ферромап;итного материала, 419445
