Самоподъемный кран
Иллюстрации
Реферат
419462

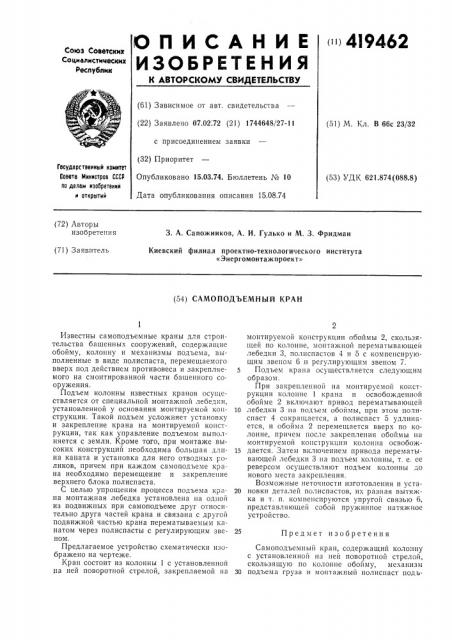

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистических
Республик (61) Зависимое от авт. свидетельства (22) Заявлено 07.02:72 (21) 1744648/27-11 с присоединением заявки (32) Приоритет
Опубликовано 15.03.74. Бюллетень ¹ 10
Дата опубликования описания 15.08.74 (51) М. Кл. В 66с 23/32
Государс твенный комитет
Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.874(088.8) (72) Авторы изобретения
3. А. Сапожников, А. И. Гулько и М. 3. Фридман
Киевский филиал проектно-технологического института
«Энергомонтажпроект» (71) Заявитель (54) САМОПОДЪЕМНЫЙ КРАН
Известны самоподъемные краны для строительства башенных сооружений, содержащие обойму, колонну и механизмы подъема, выполненные в виде полиспаста, перемещаемого вверх под действием противовеса и закрепляемого на смонтированной части башенного сооружения.
Подъем колонны известных кранов осуществляется от специальной монтажной лебедки, установленной у основания монтируемой конструкции. Такой подъем усложняет установку и закрепление крана на монтируемой конструкции, так как управление подъемом выполняется с земли. Кроме того, при монтаже высоких конструкций необходима большая длина каната и установка для него отводных 1:îликов, причем при каждом самоподъеме крана необходимо перемещение и закрепление верхнего блока полиспаста.
С целью упрощения процесса подъема крана монтажная лебедка установлена на одной из подвижных при самоподъеме друг относительно друга частей крана и связана с другой подвижной частью крана перематываемым канатом через полиспасты с регулирующим звеном.
Предлагаемое устройство схематически изображено на чертеже.
Кран состоит из колонны 1 с установленной на ней поворотной стрелой, закрепляемой на монтируемой конструкции обоймы 2, скользящей по колонне, монтажной перематывающей лебедки 3, полиспастов 4 и 5 с компенсирующим звеном 6» регулирующим звеном 7.
Подъем крана осуществляется следующим образом.
При закрепленной на монтируемой конструкции колонне 1 крана и освобожденной обойме 2 включают привод перематывающей
10 лебедки 3 на подъем обоймы, при этом полиспаст 4 сокращается, а полиспаст 5 удлиняется, и обойма 2 перемещается вверх по колонне, причем после закрепления обоймы на монтируемой конструкции колонна освобож15 дается. Затем включением привода перематывающей лебедки 3 на подъем колонны, т. е. ее реверсом осуществляют подъем колонны до нового места закрепления.
Возможные неточности изготовления и уста20 новки деталей полиспастов, их разная вытяжка и т. п. компенсируются упругой связью 6, представляющей собой пружинное натяжное устройство.
Предмет изобретения
Самоподъемный кран, содержащий колонну с установленной на ней поворотной стрелой, скользящую по колонне обойму, механизм
30 подъема груза и монтажный полиспаст подь419462
Составитель Л. Трофимчук
Техред Т. Курилко
Редактор В. Зивтынь
Корректор М. Лейзерман
Заказ 1858/3 Изд. № 1396 Тираж 811 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, Ж-35, Раушская наб., д, 4/5 типография, пр. Сапунова, 2 ема крана, соединенный с монтажной лебедкой, отличающийся тем, что, с целью упрощения процесса подъема крана, монтажная лебедка установлена на одной из подвижных при самоподъеме друг относительно друга частей крана и связана с другой подвижной частью крана перематываемым канатом через полиспасты с Регулирующим звеном.
