Патент ссср 419497
Иллюстрации
Реферат

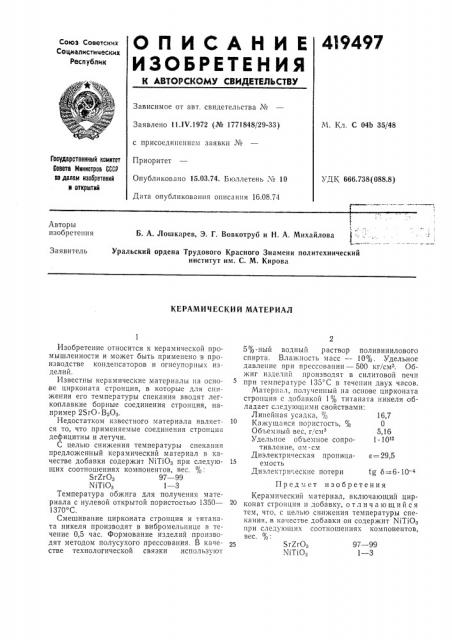

ОПИСАНИЕ 419497
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскими
Социалистических
Республик
Зависимое от авт. свидетельства №
М. Кл. С 04Ь 35/48
Заявлено 11.1Ч.1972 (№ 1771848/29-33) с присоединением заявки №
Приоритет
Государственный комитет
Совета Министров СССР оо делам изобретений н открытий
УДК 666.738(088.8) Опубликовано 15.03.74. Бюллетень № 10
Дата опубликования описания 16.08.74
Авторы изобретения
Б. А. Лошкарев, Э. Г. Вовкотруб и Н. А. Михайлова
Заявитель
Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова
КЕРАМИЧЕСКИЙ МАТЕРИАЛ
tg 6=6 10
97 — 99
1 — 3
SrZrO3
%Т1 Оз
Изобретение относится к керамической промышленности и может быть применено в производстве конденсаторов и огнеупорных изделий.
Известны керамические материалы на основе цирконата стронция, в которые для снижения его температуры спекания вводят легкоплавкие борные соединения стронция, например 2SrO ВзОз.
Недостатком известного материала является то, что применяемые соединения стронция дефицитны и летучи.
С целью снижения температуры спекания предложенный керамический материал в качестве добавки содержит NiTi03 при следующих соотношениях компонентов, вес.
Sr ZrO3 97 — 99
NiTiOq 1 — 3
Температура обжига для получения материала с нулевой открытой пористостью 1350—
1370 С.
Смешивание цирконата стронция и титаната никеля производят в вибромельнице в течение 0,5 час. Формование изделий производят методом полусухого прессования. В качестве технологической связки используют
5% -ный водньш раствор поливинилового спирта. Влажность масс — 10%. Удельное давление при прессованип — 500 кг/смз. Об?Kèã изделий производят в силитовой печи при температуре 135 C в течении двух часов.
Материал, полученньш на основе цирконата стронция с добавкой 1 % титаната никеля обладает следующими свойствами:
Линейная усадка, < 16,7
Кажущаяся пористость, % 0
Объемный вес, г, смз 5,16
Удельное объемное сопро- 1 ° 10" тивление, ом см
Диэлектрическая проница- в=29,5
15 ем ость
Диэлектрические потери
Предмет изобретения
Керамический материал, включающий .цирконат стронция и добавку, отличающийся тем, что, с целью снижения температуры спекания, .в качестве добавки он содержит NiTiOq при следующих соотношениях компонентов, вес. %: гь
