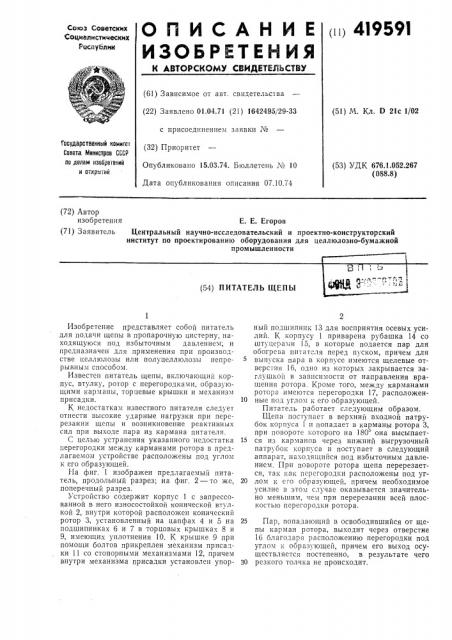

Q П И С А Н И Е 00 419591

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 01,04.71 (21) 1642495/29-33 с присоединением заявки ¹ (32) Приоритет

Опубликовано 15.03.74. Бюллетень М 10

Дата опубликования описания 07.10.74 (51) М. Кл. D 21с 1/02

Государственный комнтот

Совета Мнннстров СССР по делам изобретеннй н откропнй (53) УДК 676.1.052.267 (088.8) (72) Автор изобретения (71) Заявитель

Е. Е. Егоров

Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промышленности (54) ПИТАТЕЛЪ ЩЕПЫ

Изобретение представляет собой питатель для подачи щепы в пропарочную цистерну, находящуюся под избыточным давлением, и предназначен для применения при производстве целлюлозы или полуцеллюлозы непрерывным способом.

Известен питатель щепы, включающий корпус, втулку, ротор с перегородками, образующими карманы, торцевые крышки и механизм присадки.

К недостаткам известного питателя следует отнести высокие ударные нагрузки при перерезании щепы и возникновение реактивных сил при выходе пара из кармана питателя.

С целью устранения указанного недостатка перегородки между карманами ротора в предлагаемом устройстве расположены под углом к его образующей.

Иа фиг. 1 изображен предлагаемый питатель, продольный разрез; на фиг. 2 — то же, поперечный разрез.

Устройство содержит корпус 1 с запрессованной в него износостойкой конической втулкой 2, внутри которой расположен конический ротор 3, установленный на цапфах 4 и 5 на подшипниках 6 и 7 в торцовых крышках 8 и

9, имеющих уплотнения 10. К крышке 9 при помощи болтов прикреплен механизм присадки 11 со стопорными механизмами 12, причем внутри механизма присадки установлен упорный подшипник 13 для восприятия осевых усилий. К корпусу 1 приварена рубашка 14 со штуцерами 15, в которые подается пар для обогрева питателя перед пуском, причем для выпуска пара в корпусе имеются щелевые отверстия 16, одно из которых закрывается заглушкой в зависимости от направления вращения ротора, Кроме того, между карманами ротора имеются перегородки 17, расположен10 ные под углом к его образующей.

Питатель работает следующим образом.

Щепа поступает в верхний входной патрубок корпуса 1 и попадает в карманы ротора 3, при повороте которого на 180 она высыпает15 ся из карманов через нижний выгрузочный патрубок корпуса и поступает в следующий аппарат, находящийся под избыточным давлением. При повороте ротора щепа перерезается, так как персгородки расположены под уг20 лом к сго ооразующей, причем необходимое усилие в этом случае оказывается значительно меньшим, чем при перерезании всей плоскостью перегородки ротора.

25 Пар, попадающий в освободившийся от щепы карман ротора, выходит через отверстие

16 благодаря расположению перегородки под углом и образующей, причем его выход осуществляется постепенно, в результате чего

30 резкого толчка не происходит.

419591 фиг. /

9-иг. 2

Типография, пр. Сапунова, 2

По мере износа втулки 2 и ротора 3 производится присадка ротора 3 механизмом присадки 11. предмет изобретения

Питатель щепы, включающий корпус, втулку, ротор с перегородками, образующими карманы, торцевые крышки и механизм присадки, отличающийся тем, что, с целью уменьшения ударных нагрузок при перерезании щепы и реактивной силы при выходе пара из

s кармана питателя, перегородки между карманами ротора расположены под углом к его образующей.
