Реферат



(ii} 419808

Союз Советских

Социалистических

Республик

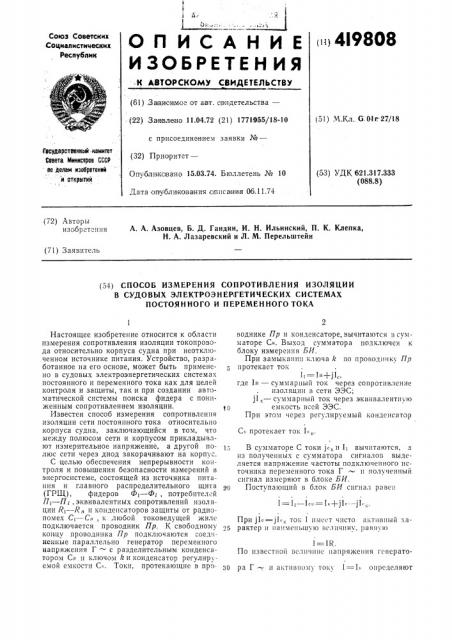

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

-К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с/ (61),За висимое от авт. свпдетельства— (22) Заявлено 11.04.72 (21) 1771955/18-10 с присоединением заявки №вЂ” (32) Приоритет—

Опусбликс1вано 15.03.74. Бюллетень № 10

Дата оп1убли ко ванггя свтиса ния 06.11.74 (51) М.Кл.. G .01ã. 27/18

1есударстеенный комитет аваева Мнннстрае СССР ее делам нэобретенвй

-и еткрытий (53) УДК 621.317.333 (088.8) (72) Авторы изобрет пня

А, А. Азовцев, Б. Д. Гандии, И. Н. Ильинский, П. К. Клепка, Н. А. Лазаревский и Л. М. Перельштейн (71) Заявитель (54) СПОСОБ ИЗМЕРЕНИЯ СОП РОТИ ВЛ ЕН ИЯ ИЗОЛЯЦИИ

В СУДОВЫХ ЭЛЕКТРОЭНЕРГЕТИЧЕСКИХ СИСТЕМАХ

ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА

С; протекает ток 1.„..

Настоящее изобретение относится к области измерения сопротивления изоляции токопровода относительно корпуса судна при неоткл*oченном источнике питания. Устройство, разработанное на его основе, может быть применено в судовых электроэнергетических системах постоянного и переменного тока как для целей контроля и защиты, так и при создании автоматической системы поиска фидера с пониженным сопротивлением изоляции.

Известен способ измерения сопротивления изоляции сети постоянного тока относительно корпуса судна, заключающийся в том, что между полюсом сети и корпусом прикладывают измерительное напряжение, а другой полюс сети через диод закорачивают на корпус.

С целью обеспечения непрерывности контроля и повышения безопасности измерений в энергосистеме, состоящей из источника питания и главного распределительного щита (ГРШ), фидеров Ф1 — Ф;, потребителей

IT> — П;,эквивалентных сопротивлений изоляции R> — Л„и конденсаторов защиты от радиопомех C> — С, <,ëþáoé токоведущей жиле подключается проводник Пр. К свободному концу проводника Пр подключаются ccez! ненцые параллельно генератор переменного напряжения à — с разделительным конденсатором Cv и ключом и и конденсатор регулируемой емкости С:. Токи, протекающие в проводнике Пр и конденсаторе, вычитаются в сумматоре С . Выход сумматора подключен к блоку измерения Бо.

При замыкании ключа /г по проводнику /7p протекает ток

1! I +J Iñ ° где IR — суммарный ток через сопротивление изоляции в сети ЭЭС;

jI,— суммарный ток через эквивалентную

О емкость всей ЭЭС.

При этом через регулируемый конденсатор

15 В сумматоре С токи jc„.п I вычита1отся, а пз полученных с сумматора сигналов выделяется напряжение частоты подключенного источника переменного тока à — н полученный сигнал измеряют в блоке Бо.

2О Поступающий в блок БО сигнал равен

При jI.=jIc„TQI< 1 имеет чисто активный ха25 рактер и наименьшую величину, равную

1 — IÊ.

По известной вслнчннс напряжения гснератозо ра à —, и активному току 1=1; определяют

4l9808

11рсдмет изобретения

Составитель В. Скоробогатова 1 скрск 3. Тараненко

Корректор А. Дзесока

Редактор Л. Цветкова.";.ка; 8068 11агс ¹ 1400 I права 678 Иолииспос

lIIlf1IIIII I Госу;(ирствс(и(ого кот(ит(га (:опсгп Миипсгр<>а (:Г(.Р ио (слам изобретений It откргатип

Москва, Ж-35, Раушскап пaoÄ .(. 4/5

Ыл. тии. Ь островского тпрагьп-;.èÿ издательств, ио,>п рафаи (i кип;киоп торгов,иi результирующее сопротивление изоляции во

11 всей ЭЭС из соотношения: R„., - Š— — -;

I IIe U — напряжение IicTo iii II(a переменного тока;

1 — сигнал, пропорциональный сумме токов;

К вЂ” — коэф(рициент пропорцион(1льности.

Регулирование емкости конденсатора С может осуществляться как .вручную, так и автоматически с высоким быстродействием. При неизменной емкости ЭЭС компенсация производится один раз, а измерение производится непрерывно. При отключении и подключении потребителей, когда емкость 33С относительно корпуса меняется, сразу же происходит компенсация и продолжается измерение до

HoBoI1 коммутации.

Способ измерения сопротивления изоляции, в судовых электроэнергетических системах постоянного и переменного тока, основанный на подключении дополнительного источника напряжения, например, генератора, отличаюи ийся тем, что, с целью обеспечения непрерывности контроля и повышения безопасности измерений, генератор подключают к проводнику параллельно конденсатору регулируемой емкости, сравнивают токи в указанном проводнике и регулируемом конденсаторе, из полученной разницы выделяют напряжение частоты подкл(оченпого генератора, Ilo минимуму которого определяют емкость и результирующее сопротивление изоляции всех токоведущих жнл.
