Реферат



Яо 41984

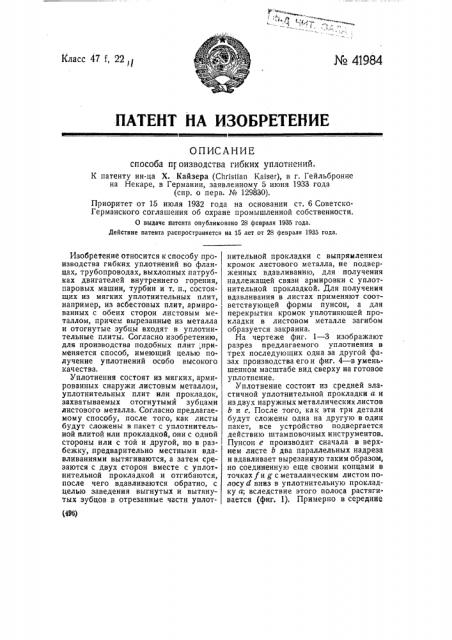

Класс 47 f, 22, ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ способа щоизводства гибких уплотнений.

К патенту ин-ца Х. Кайзера (Christian Kaiser), в r. Гейльбронне на Некаре, в Германии, заявленному 5 июня 1933 года (спр. о перв. № 129830).

Приоритет от 15 июля 1932 года на основании ст. 6 СоветскоГерманского соглашения об охране промышленной собственности.

0 выдаче патента опубликовано 28 февраля 1935 года.

Действие патента распространяется на 15 лет от 28 февраля 1936 года. (496) Изобретеиие относится к способу производства гибких уплотнений во фланцах, трубопроводах, выхлопных патрубках двигателей внутреннего горения, паровых машин, турбин и т. п., состоящих из мягких уплотнительных плит, например, из асбестовых плит, армированных с обеих сторон листовым металлом, причем вырезанные из металла и отогнутые зубцы входят в уплотнительные плиты. Согласно изобретению, для производства подобных плит.: применяется способ, имеющий целью получение уплотнений особо высокого качества.

Уплотнения состоят из мягких, армированных снаружи листовым металлом, уплотнительных плит или прокладок, захватываемых отогнутым и зубцами листового металла. Согласно предлагаемому способу, после того, как листы будут сложены в пакет с уплотнительной плитой или прокладкой, они с одной стороны или с той и другой, но в разбежку, предварительно местными вдавливаниями вытягиваются, а затем срезаются с двух сторон вместе с уплотнительной прокладкой и отгибаются, после чего вдавливаются обратно, с целью заведения выгнутых и вытянутых зубцов в отрезанные части уплатнительной прокладки с выпрямлением кромок листового металла, не подверженных вдавливанию, для получения надлежащей связи армировки с уплотнительной прокладкой. Для получения вдавливания в листах применяют соответствующей формы пунсон, а для перекрытия кромок уплотняющей прокладки в листовом металле загибом образуется закраина.

На чертеже фиг. 1 — 3 изображают разрез предлагаемого уплотнения в трех последующих одна за другой фазах производства его и фиг. 4 — в уменьшенном масштабе вид сверху на готовое уплотнение.

Уплотнение состоит из средней эластичной уплотнительной прокладки а и из двух наружных металлических листов

b и с. После того, как эти три детали будут сложены одна на другую в один пакет, все устройство подвергается действию штамповочных инструментов.

Пунсон е производит сначала в верхнем листе b два параллельных надреза и вдавливает вырезанную таким образом, но соединенную еще своими концами в точках f è д с металлическим листом полосу d вниз в уплотнительную прокладку а; вследствие этого полоса растягивается (фиг. 1). Примерно в середина

К патенту ин-ца Х, Кайзера М 43984 Риг3 а С

СР иг.4.

1ип.,учена", зак. 1941 — 500

Эксперт А. М. Самусь .

Редактор Н. И. К>знецов.

1 !

I i
