Магнитофон для обучения языку

Магнитофон для обучения языку

Иллюстрации

Показать все

Реферат

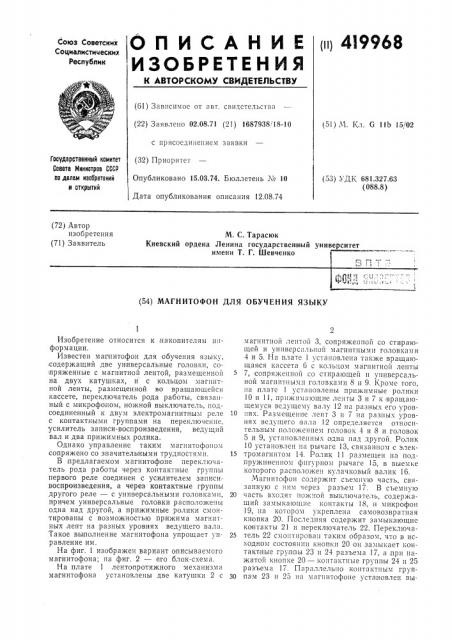

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1щ 419968

Союз Советских

Социалистических

Республик (61) Зависимое от явт. свидетельства (22) Заявлено 02.08.71 (21) 1687938 18-10 с присоединением заявки (32) Приоритет

Опубликовано 15.03.74. Бюллетень М 10 ! Дата опубликования описания 12.08.74 (51) М. Кл. G 11Ь 15,102

Государственный комитет

Саввтв Министров СССР по делам изобретений и открытий (53) УДК 681.327.63 (088.8) (72) Автор изобретения (71) Заявитель

М. С. Тарасюк

Киевский ордена Ленина государственный университет имени T. Г. Шевченко (54) МАГНИТОФОН ДЛЯ ОБУЧЕНИЯ ЯЗЫКУ

Изобретение относится к накопителям инфор м а ции.

Известен магнитофон для обучения языку, содержащий две универсальные головки, со пряженные с магнитной лентой, размещенной на двух катушках, и с кольцом магнитной ленты, размещенной во вращающейся кассете, переключатель рода работы, связанный с микрофоном, ножной выключатель, подсоединенный к двум электромагнитным реле с контактными группами на переключение, усилитель записи-воспроизведения, ведущий вал и два прижимных ролика.

Однако управление таким магнитофоном сопряжено со значительными трудностями.

В предлагаемом магнитофоне переключатель рода работы через контактные группы первого реле соединен с усилителем записивоспроизведения, а через контактные группы другого реле — с универсальными головками, причем универсальные головки расположены одна над другой, а прижимные ролики смонтированы с возможностью прижима магнитных лент на разных уровнях ведущего вала.

Такое выполнение магнитофона упрощает управление им.

На фиг. 1 изображен вариант описываемого магнитофона; на фиг. 2 — его блок-схема.

На плате 1 лентопротяжного механизма магнитофона установлены две катушки 2 с магнитной лентой 3, сопряженной со стира1ощей и уHIIâåðñ lëüíoé магнитными головками

4 и 5. На плате 1 установлена также вращающаяся кассета 6 с кольцом магнитной ленты

7, сопряженной со стирающей и универсальной магнитными головками 8 и 9. 1 роме того, на плате 1 установлены прижимные ролики

10 и 11, прижимяющие лепты 3 и 7 к вращающемуся ведущему валу 12 Н2 разных его уров10 нях. Размещение лент 3 и 7 на разных уровнях ведущего вяла 12 определяется относительным положением головок 4 и 8 и головок

5 и 9, установленных одна пад другой. Ролик

10 установлен ня рычаге 13, связанном с элек15 тромагнитом 14. Ролик 11 размещен на подпружиненном фигурном рычаге 15, в выемке которого расположен кулачковьш валик 16.

Магнитофон содержит съемную часть, связанную с ним через разъем 17/. В съемную

20 часть вхо.IHT ножной выключатель, содержащий замыкающие контакты 18, и микрофон

19, на котором укреплена самовозвратная кнопка 20. Последняя содержит замыкающие контакты 21 и переключатель 22. Переключа25 тель 22 смонтирован таким образом, что в исхoTIH051 состоянии кнопки 20 QH 33ilbII HeT контактные группы 23 и 24 разъема 17, а,прп на>K2той I

55 ключатель 26. Контакт 21 смонтирован таким образом, что при нажатой кнопке 20 он подсоединяет один из вводов микрофона 19 к контактной группе 27 разъема 17. Другой, ввод микрофона 19 подключен через контактную группу 28 разъема 17 к корпусу 29 магнитофона. Контактная группа 25 подключена к источнику 30 напряжений питания через резистор 31, параллельно которому под соединен выключатель 32, кинематически связанный с электромагнитом 14. Последний связан также с выключателем 33, через который подмоточный электродвигатель 34 соединен с источником 30.

Магнитофон содержит электромагнитные реле 35 и 36, обмотки 37 и 38 которых связаны с корпусом 29 через выключатели 39 и 40.

Реле 35 имеет контактные группы 41, 42 и 43, .работающие на переключение. Реле 36 имеет контактные группы 44 — 48, работающие на переключение.

При замкнутых контактах 18 обмотка 38 подключена к источнику 30 через контактную группу 23, переключатель 22, контакты 18 и контактную группу 25. При нажатой, кнопке

20 обмотка 38 подключена к источнику 30 через контактную группу 24, переключатель 22 и контактную группу 25 независимо от положения контактов 18. Обмотка 37 при замкнутом выключателе 39 подключена к источнику

30 через контактную группу 23, замкнутые контакты 18 и контактную группу 25.

Подвижный контакт 49 группы 47 соединен со входом 50 усилителя 51 записи-воспроизведения. Размыкающий контакт 52 группы 47 подключен к контакту 53 переключателя 54 рода работы. Переключатель 54 совместно с выключателем 26 служит,для дублирования функций дистанционного управления. Замыкающий контакт 55 группы 47 соединен с контактом 56 переключателя 54, с контактной группой 28 и Ic подвижным контактом 57 группы 42. Размыкающий и замыкающий контакты 58 и 59 гру ппы 42 подключены соответственно ко вводам 60 и 61 головок 5 и 9. Вводы 60 и 61 подключены также соответственно к замыкающему и размыкающему контактам

62 и 63 группы 41. Подвижный контакт 64 группы 41 подключен к выходу 65 усилителя

51, к контакту 66 переключателя 54 и к генератору 67 тока стирания и .подмагничивания.

Генератор 67 через контактную группу 43 связан и головками 4 и 8. Кроме того генератор

67 подключен к источнику 30 через выключатель 68, параллельно которому подсоединены замыкающий контакт 69 и подвижный контакт 70 гру ппы 44.

Вводы 71 и 72 головок 5 и 9 подключены к контактам 73 и 74 переключателя 54 и к за5

Зо

35 мыкающему контакту 75 группы 46. Г1одвижный контакт 76 группы 46 соединен с вводом

77 усилителя 51, подключенным к корпусу 29.

Размыкающий контакт 78 группы 46 подключен к контакту 79 переключателя 54.

Выход 80 усилителя 51 через,переключатель 81 связан с головными телефонами 82 и громкоговорителем 83.

Для |перезаписи на ленту 7 речи, записанной на ленте 3, нажимают на ножной,выключатель, замыкающий контакты 18. Замыкание контактов 18 приводит к подключению головки 5 ко входу 50 усилителя 51, а головки 9 — к его выходу 65.

Запись на ленту 7 с микрофона 19 производят при разомкнутых контактах 18 и нажатой кнопке 20. В этом случае микрофон 19 подключается ко входу 50 усилителя 51, а головка 9 — к его выходу 65.

Прослушивание речи, записанной на ленте

7, производят при разомкнутых контактах 18 и при исходном, положении кнопки 20. В этом случае головка 9 подключена ко входу 50 усилителя 51.

Для перезаписи на ленту 3 речи, записа нной на ленте 7, замыкают выключатель 39 и контакты 18. При этом головка 9 подключается ко входу 50 усилителя 51, а головка 5— к его выходу 65.

Предлагаемый магнитофон обеспечивает перезапись речи преподавателя и запись речи обучающегося и их многократное прослушивание. Кроме того, магнитофон позволяет обеспечить пофразную перезапись речи обучающегося.

Предмет изобретения

Магнитофон для обучения языку, содержащий две универсальные головки, сопряженные

ic магнитной лентой, размещенной на катушках, и с кольцом магнитной ленты, размещенной во вращающейся кассете, переключатель рода работы, связанный с микрофоном, .нож,ной выключатель, подсоединенный к двум реле с контактными группами на переключение, усилитель записи-воспроизведения, ведущий вал и два прижимных ролика, о т л и ч а юшийся тем, что, с целью упрощения управления магнитофоном, переключатель рода работы через контактные группы одного реле соединен с усилителем записи-воспроизведения, а через контактные группы другого реле — ic универсальными головками, причем универсальные головки расположены одна над другой, а прижимные ролики смонтированы с возможностью прижима магнитных лент на разных уровнях ведущего вала.
