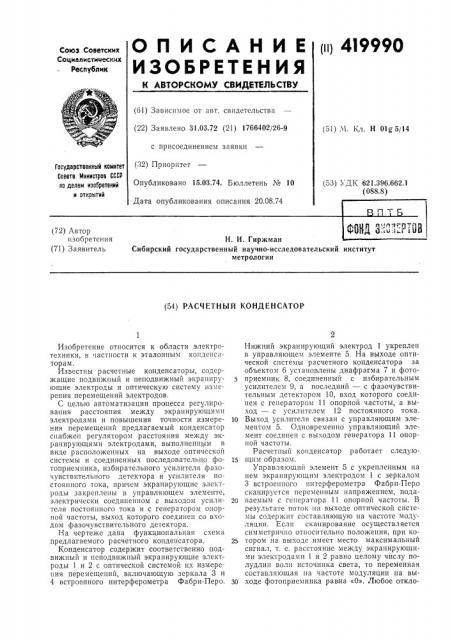

О П И С А Н И Е 1н1 4l9990

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 31.03.72 (21) 1766402/26-9 с присоединением заявки (32) Приоритет

Опубликовано 15.03.74. Бюллетень № 10

Дата опубликования описания 20.08.74 (51) М. Кл. Н Olgд5/14

Государственный комитет

Совета Министров СССР ло делам изобретений и откРытий (53) УДК 621.396.662.1 (088.8) (72) Автор изобретения (71) Заявитель

H. И. Гиржман

Сибирский государственный научно-исследовательский институт метрологии (54) РАСЧЕТНЫЙ КОНДЕНСАТОР

Изобретение относится к области электротехники, в частности к эталонным конденсаторам.

Известны расчетные конденсаторы, содержащие подвижный и неподвижный экранирующие электроды и оптическую систему измерения перемещений электродов.

С целью автоматизации процесса регулирования расстояния между экранирующимн электродами и повышения точности измерения перемещений предлагаемый конденсатор снабжен регулятором расстояния между экранирующими электродами, выполненным в виде расположенных на выходе оптической системы и соединенных последовательно фотоприемника, избирательного усилителя фазочувствительпого детектора и усилителя постоянного тока, причем экранирующие электроды закреплены в управляющем элементе, электрически соединенном с выходом усилителя постоянного тока и с генератором опорной частоты, выход которого соединен со входом фазочувствительного детектора.

На чертеже дана функциональная схема предлагаем oro р а счетного конденсатор а.

Конденсатор содержит соответственно подвижный и неподвижный экранирующие электроды 1 и 2 с оптической системой их измерения перемещений, включающую зеркала 3 и

4 встроенного интерферометра Фабри-Перо.

Нижний экранирующий электрод 1 укреплен в управляющем элементе 5. На выходе оптической системы расчетного конденсатора за объектом 6 установлены диафрагма 7 и фотоприемник 8, соединенный с избирательным усилителем 9, а последний — с фазочувствительным детектором 10, вход которого соединен с генератором 11 опорной частоты, а выход — с усилителем 12 постоянного тока.

M Выход усилителя связан с управляющим элементом 5. Одновременно управляющий элемент соединен с выходом генератора 11 опорной частоты.

Расчетный конденсатор работает следую1Б щим образом.

Управляющий элемент 5 с укрепленным на нем экранирующим электродом 1 с зеркалом

3 встроенного интерферометра Фабри-Перо сканируется переменным напряжением, пода20 ваемым с генератора 11 опорной частоты. В результате поток на выходе оптической системы содержит составляющую на частоте модуляции. Если сканирование осуществляется симметрично относительно положения, при ко25 тором на выходе имеет место максимальный сигнал, т. е. расстояние между экранирующими электродами 1 и 2 равно целому числу полудлин волн источника света, то переменная составляющая на частоте модуляции на выЗо ходе фотоприемника равна «О». Любое откло419990

Составитель Н. Блинкова

Редактор Т. Морозова

Техред Л. Богданова

Корректор Н. Стельмах

Типография, пр. Сапунова, 2 пение от этого положения, т. е. изменение расстояния между экрапирующими электродами, приводит к появлению переменной составляющей на частоте модуляции, которая выделяется избирательным усилителем 9 и преобразуется в сигнале ошибки фазочувствительпым детектором 10. Сигнал ошибки усиливается и преобразуется в управляющее напряжение, подаваемое с усилителя 12 постоянного тока на управляющий элемент 5, вызывая изменение его длины на величину, необходимую для сведения сигнала ошибки к нулю.

Расстояние между экранирующими электродами 1 и 2 поддерживается таким образом постоянным.

Предмет изобретения

Расчетный конденсатор, содержащий подвижный и неподвижный экранирующие электроды и оптическую систему измерения перемещений электродов, отличающийся тем, что, с целью автоматизации процесса регулирования расстояния между экранирующими

5 электродами и повышения точности измерения перемещений, он снабжен регулятором расстояния между экранирующими электродами, выполненными в виде расположенных на выходе оптической системы и соединенных по10 следовательно фотоприемника, избирательного усилителя фазочувствительного детектора и усилителя постоянного тока, причем экранирующие электроды закреплены в управляющем элементе, электрически соединенном с

l5 выходом усилителя постоянного тока и с генератором опорной частоты, выход которого соединен со входом фазочувствительного детектора.

Заказ 1862/5 Изд. Лг, 1381

Тираж 760 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, K-35, Раушская наб., д. 4/5
