Реферат



1!11 42ОО56

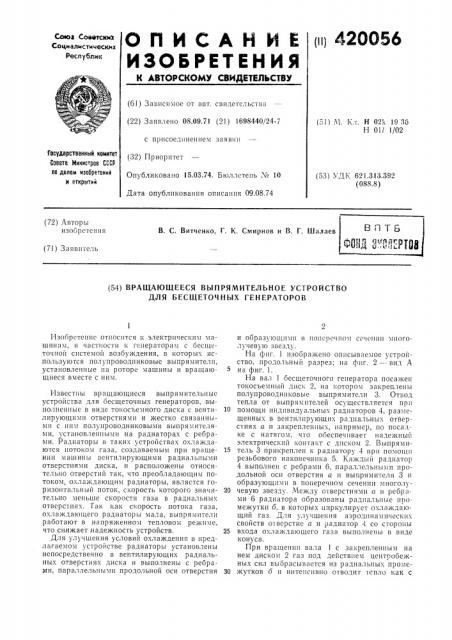

ОПИСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Сомотски1т

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 08.09.71 (21) 1698440/24-7 (51) М. (хл. Н 021с 19 36

Н 01! 1/02 с присоединением заявки

Государственный комитет

Совета Министров СССР оо делам изобретений н OTKpbtTHH (32) Приоритет

Опубликовано 15.03.74. Бюллетень ¹ 10

Дата опубликования описания 09.08.74 (53) УДК 621.313.392 (088.8) (72) Авторы изобретен ия

В. С. Витченко, Г. К. Смирнов и В. Г. Ш11лаев (71) Заявитель (54) ВРАЩАЮЩЕЕСЯ ВЫПРЯМИТЕЛЬНОЕ УСТРОЙСТВО

ДЛЯ БЕСЩЕТОЧ НЫХ ГЕНЕРАТОРОВ

Изобретение относится к электрическим машинам, в часзчюсти к генератора; с бесщеточной системой возбуждения, в которы.: используются полупроводниковые выпрямители, установленные на роторе машины и вращающиеся вместе с ним.

Известны вращающиеся выпрямительные устройства для бесщеточных генераторов, выполненные в виде токосъемного диска с вентилирующими отверстиями и жестко связанными с ним полупроводниковыми выпрямителями, установленными на радиаторах с ребрами. Радиаторы в таких устройствах охлаждаются потоком газа, создаваемым при вращении машины вентилирующими радиальными отверстиями диска, и расположены относительно отверстий так, что преобладающим потоком, охлахкдающим радиаторы, является горизонтальный поток, скорость которого значительно меньше скорости газа в радиальных отверстия.;. 1 ак как скорость потока газа, охлаждакпцего радиаторы мала, выпрямители работают в напряженном тепловом режиме, что снижает, надежность устройств.

Для улучшения условий охлаждения в предлагаемом устройстве радиаторы установлены непосредственно в вентилирующих радиальных отверстиях диска и выполнены с ребрами, параллельными продольной оси отверстия и 00ptt3ii Iощизlи в поперечнозl се !енин миоголучевую звезду.

На фиг. 1 изображено описываемое устройство, продольньш разрез; на фиг. 2 — вид А на фиг. 1.

На вал 1 бесщеточного генератора посажен токосьемный диск 2, на котором закреплены полупроводниковые выпрямители 3. Отвод тепла от выпрямителей осуществляется при

10 помощи индивидуальных радиаторов 4, размещенных в вентилирующих радиальных отверстиях а и закрепленны;, например, по посадке с натягом, что обеспечивает надежнь1й электрический KDHTBI T с диском 2. Выпрями15 тель 3 прикреплен к радиатору 4 при помощи резьбового наконечника 5. Каждый радиатор

4 выполнен с ребрами 6, параллельными ltpoдольной оси отверстия а и выпрямителя 3 и образующими в поперечном сечении многолу20 чевую звезду. Между отверстиями а и ребрами 6 радиатора образованы радиальные lIDo межутки б, в которых циркулирует охлаждающий газ. Для улучшения аэродинамических. свойств отверстие а и радиатор 4 со стороны

25 входа охлаждающего газа выполнены в виде конуса.

При вращении вала 1 с закрепленным на нем диском 2 газ под действием центробежных сил выбрасывается из радиальных проме30 жутков б и интенсивно отводит 1епло как с

11редмет изобретения

Фиг 1

ЮыЦ

Состл Ви3 епь В. 1(О!варов

Техред А. Как!ышкикова Корректор И. Позняковская

Редактор А. Пейсоченко

3 я к я в 1906 13 Иад, ЛЪ 1398 Тирана 722 Подписное

Ц11ИИПИ Государственного когситетя Совета Министров СССР ио дедя!а илоаретеипй и открытий

Л1осквл, К-35, Рлугпскля плб., д. 4/5 1 пиогряфи31, ll(). Сапунова, 2 вовсP. ;! Iос г11 Р!Iд1!е!ТОРОв 4, так I! c П013еP."е!Ости выпрямителей 3 (на фиг. 1 стрелками показано направление движения потоков охла>кдающего газа).

Вращающееся выпрямителы1ос устройс I I30 для бесщеточных генераторов, выполненное в

I3li Ic токосьсмного .III ",а с вентилирующими отверстиями и жестко связанными с ним выпрямителями, установленными на радиаторах с ребрами, от.1ичающееся тем, что, с целью улучшения условий охлаждения, радиаторы выполнены с ребрами, образующими в поперечном сечении многолучевую звезду, и установлены в вентилирующих отверстиях с ориентацией ребер параллельно оси отверстия.
