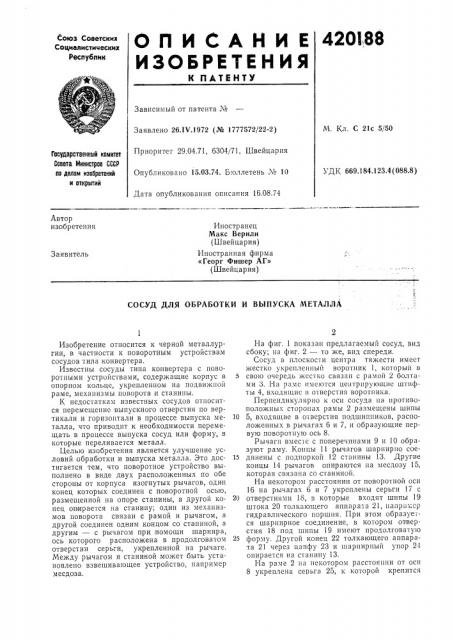

О П И С А Н И Е 420188
ИЗОЬЕЕтЕНИЯ союз Советских
Социалистических
Респубпин
К ПАТЕНТУ
Зависимый от патента №
М. Кл. С 2lc 5/50
Заявлено 26.1Ч.1972 (№ 1777572/22-2) Приоритет 29.04.71, 6304/71, Швейцария
Гасударственный комитет
Соввта Министров СССР оо делам изобретений и открытий
Опубликовано 15,03.74. Б.оллетень ¹ 10
УДК 669.184.123.4 (088.8) Дата опубликования описания 16.08.74
Автор изобретения
Иностранец
Макс Верили (Швейцария) Иностранная фирма
«Георг Фишер АГ» (Швейцария) Заявитель
СОСУД ДЛЯ ОБРАБОТКИ И ВЫПУСКА МЕТАЛЛА
Изобретение относится к черной металлургии, в частности к поворотным устройствам сосудов типа:конвертера.
Известны сосуды типа конвертера с поворотными устройствами, содержащие корпус в опорном кольце, укрепленном на подвижной раме, механизмы поворота и станины.
К недостаткам известных сосудов относится перемещение выпускного отверстия по вертикали и горизонтали в процессе выпуска металла, что приводит к необходимости перемещать в процессе выпуска сосуд или форму, в которые переливается металл.
Целью изобретения является улучшение условий обработки и выпуска металла. Это достигается тем, что поворотное устройство выполнено в виде двух расположенных по обе стороны от корпуса изогнутых рычагов, один конец которых соединен с:поворотной осью, размещенной на опоре станины, а другой конец опирается на станину; один из механизмов поворота связан с рамой и рычагом, а другой соединен одним концом со станиной, а другим — с рычагом при помощи шарнира, ось которого расположена в продолговатом отверстии серьги, укрепленной на рычаге.
Между рычагом и станиной может быть установлено взвешивающее устройство, например месдоза.
На фиг. 1 показан:предлагаемый сосуд, вид сбоку; на фиг. 2 — то же, вид спереди.
Сосуд в плоскости центра тяжести имеет жестко укренленньш воротник 1, ко" îðûé в
5 свою очередь жестко связан с рамой 2 болтами 3. -la рамс имеются центрирующие штифты 4, входящие в отверстия воротника.
Перпендикулярно к оси сосуда па противоположных сторонах рамы 2 размещены шипы
10 5, входящие в отверстия подшипников, расположенных в рычагах 6 и 7, и образующие первую поворотную ось 8.
Рычаги вмес|е с поперечинами 9 и 10 образуют раму. Концы 11 рычагов шарнирно сое15 динены с подпоркой 12 станины 13. Другие концы 14 рычагов опираются па месдозу 15, которая связана со станиной.
На некотором расстоянии от поворо"íîé оси
16 на рычагах 6 и 7 укреплены серьги 17 с
20 отверстиями 18, в которые входят шипы 19 штока 20 толкающего аппарата 21, например гидравлического поршня. При этом образуе-ся шарнирное соединение, в котором отверстия 18 под шипы 19 имеют продолговатую
25 форму. Другой конец 22 толкающего аппарата 21 через цапфу 23 и шарнирный упор 24 опирается на станину 13.
На раме 2 на некотором расстоянии от оси
8 укреплена серьга 25, к .которой крепится
420188 штанга 2б толкавшего аппарата 27. Для их соединения используется стержень 28. Другой конец 29 толкающего аппарата 27 шарнирно упирается в установленный на рычагах 6 и 7 одшипник ЗО. Рычаги выгнуты вверх, чтобы дать место для размещения толкающего аппapаqа 27.
Положения 1, II » III сосуда соответствуют положениям наполнения сосуда, обработки
pBcIIëаВа и опорожнения сосуда.
Описываемый сосуд для обработки и выну GK3 металла позволяет поддедживать Высот) сливного отверстия на одном уровне при повороте сосуда. Слив расплава из сосуда происходит р авно мер но.
Предмет изобретения
1. Сосуд для обработки и выпуска металла, содержащий корпус, закрепленный в опорном кольце, установленном в подвижной раме, и два механизма поворота, соединенные с поворотным устройством, отличающийся тем, что, с целью улучшения условий обработки и выпуска металла, поворотное устройство выполнено в виде двух расположенных по обе стороны от корпуса изогнутых рычагов, один конец которых соединен с поворотной осью, размещенной на опоре станины, а другой ко10 нец опирается на станину; один из механизмов поворота связан с рамой и рычагом, а другой соединен одним концом со станиной, а другим — с рычагом при помощи шарнира, ось которого расположена в продолговатом
15 отверстии серьги, укрепленной на рычаге.
2. Сосуд по п. 1, отличающийся тем, что рычаг взаимодействует с взвешивающим устройством, расположенным на станине.
