((() 420265

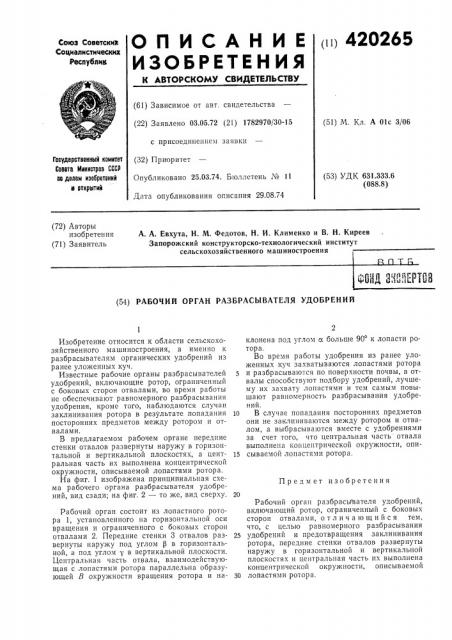

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советское
Социалистических
Республив (61) Зависимое от авт. свидетельства (22) Заявлено 03.05.72 (21) 17829?О/30-15 с присоединением заявки (32) Приоритет
Опубликовано 25.03.74. Бюллетень ¹ 11
Дата опубликования описания 29.08.74 (51) М. Кл. А Olc 3/06
Гасударственный квинтет
Совета й1инистров СССР па делам изабретвний и открытий (53) УДК 631.333.6 (088.8) (72) Авторы изобретения (71) Заявитель
А. А. Евхута, Н. М. Федотов, Н. И. Клименко и В. Н. Киреев
Запорожский конструкторско-технологический институт сельскохозяйственного машиностроения
ФИЯ 3 Е: БИО (54) РАБОЧИЙ ОРГАН РАЗБРАСЫВАТЕЛЯ УДОБРЕНИЙ
П р едм ет изобретения
Изобретение относится к области сельскохозяйственного машиностроения, а именно к разбрасывателям органических удобрений из ранее уложенных куч.
Известные рабочие органы разбрасывателей удобрений, включающие ротор, ограниченный с боковых сторон отвалами, во время работы не обеспечивают равномерного разбрасывания удобрения, кроме того, наблюдаются случаи заклинивания ротора в результате попадания посторонних предметов между ротором и отвалами.
В предлагаемом рабочем органе передние стенки отвалов развернуты наружу в горизонтальной и вертикальной плоскостях, а центральная часть их выполнена концентрической окружности, описываемой лопастями ротора.
На фиг. 1 изображена принципиальная схема рабочего органа разбрасывателя удобрений, вид сзади; иа фиг. 2 — то же, вид сверху.
Рабочий орган состоит из лопастного ротора 1, установленного на горизонтальной оси вращения и ограниченного с боковых сторон отвалами 2. Передние стенки 3 отвалов развернуты наружу под углом Р в горизонтальной, а под углом у в вертикальной плоскости.
Центральная часть отвала, взаимодействующая с лопастями ротора параллельна образующей В окружности вращения ротора и наклонена под углом,а больше 90 к лопасти ротора.
Во время работы удобрения из ранее уложенных куч захватываются лопастями ротора и разбрасываются по поверхности почвы, а отвалы способствуют подбору удобрений, лучшему их захвату лопастями и тем самым повышают равномерность разбрасывания удобрений.
10 В случае попадания посторонних предметов они не заклиниваются между ротором и отвалом, а выбрасываются вместе с удобрениями за счет того, что центральная часть отвала выполнена концентрической окружности, опи15 сываемой лопастями ротора.
Рабочий орган разбрасыЪателя удобрений, включающий ротор, ограниченный с боковых сторон отвалами, отличающийся тем, что, с целью равномерного разбрасывания
25 удобрений и предотвращения заклинивания ротора, передние стенки отвалов развернуты наружу в горизонтальной и вертикальной плоскостях и центральная часть их выполнена концентрической окружности, описываемой
30 лопастями ротора, 420265 г vz.!
Фиг g
