Устройство для закрепления стеблей сельскохозяйственных растений

Устройство для закрепления стеблей сельскохозяйственных растений

Иллюстрации

Показать все

Реферат

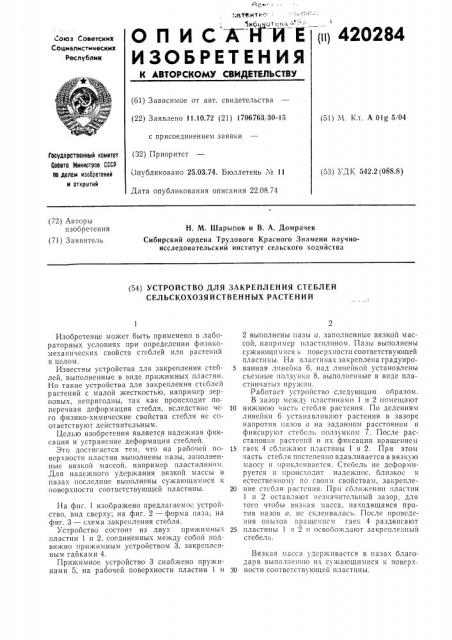

ОП ИСАЙ ИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 11.10.72 (21) 1706763 30-15 (51) М. Кл. А Olg 5/04 с присоединением заявки (32) Приоритет

Опубликовано 25.03.74. Бюллетень ¹ 11

Дата опубликования описания 22.08.74

Государственный комитет

Совета Министров СССР во делам иэооретений и открытий (53) УДК 542,2(088.8) (72) Авторы изобретения (71) Заявитель

Н, М. Шарыпов и В. А. Домрачев

Сибирский ордена Трудового Красного Знамени научноисследовательский институт сельского ходяйства (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ СТЕБЛЕЙ

СЕЛЪСКОХОЗЯЙСТВЕННЫХ РАСТЕНИЙ

Изобретение может быть применено в лабораторных условиях при определении физикомеханических свойств стеблей или растений в целом.

Известны устройства для закрепления стеблей, выполненные в виде прижи IHblx пластин.

Но такие устройства для закрепления стеблей растений с малой жесткостью, например зерновых, непригодны, так как происходит поперечная деформация стебля, вследствие чего физико-химические свойства стебля нс соответствуют действительным.

Целью изобретения является надежная фиксация и устранение деформации стеблей.

Это достигается тем, что на рабочей поверхности пластин выполнены пазы, заполненные вязкой массой, например пластилином.

Для надежного удержания вязкой массы в пазах последние выполнены сужающимися к поверхности соответствующей пластины.

На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг. 2 — форма паза; на фиг. 3 — схема закрепления стеоля.

Устройство состоит из двух прижимных пластин 1 и 2, соединенных между собой подвижно прижимным устройством 3, закрепленным гайками 4.

Прижимное устройство 3 снабжено пружинами 5, на рабочей поверхности пластин 1 и с ктйнт г

420284

2 выполнены пазы а, заполненные вязкой массой, например пластилином. Пазы выполнены сужающимися к поверхности соответствующей пластины. На пластпнахзакреплена градуиро5 ванная линейка 6, над линейкой установлены съемные ползунки 8, выполненные в виде пластинчатых пружин.

Работает устройство следующим образом.

В зазор между пластинами 1 и 2 помещают

10 нижнюю часть стебля растения. По делениям линейки 6 устанавливают растения в зазоре напротив пазов а на заданном расстоянии и фиксируют cTE Îñëh по 13унком /. После расстановки растений и их фиксации вращением

15 гаек 4 сближают пластины 1 и 2. При этом часть стебля постепенно вдавливается в вязкую массу и приклеивается. Стебель не деформируется и происходит надежнос, близкое к естественному по свопм свойствам, закрепле20 ние стебля растения. При сближении пластин

1 и 2 оставляют незначительный зазор, для того чтобы вязкая масса, находящаяся против пазов а, нс склеивалась. После проведения опытов вращением гаек 4 раздвигают

25 HIQcTHHhl 1 f1 2 и ocB0003 + lIoT закосп.ie I Ibtll стебель.

Вязкая масса удерживается в пазах благодаря выполнению их сужающимися к поверх30 ности соответствующеп пластины.

420284

Риг. 1

Составитель Ю, Кюрегян

Техред Л. Богданова

Корректор H. Торкина

Редактор Д. Пинчук

Заказ 1983!7 Изд. № 645 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )Ê-35, Раушская наб., д 4/5

Типография, пр. Сапунова, 2

Вмятины в вязкой среде от предыдущих закреплений сами заполняются при последующих закреплениях стеблей.

Предмет изобретения

1. Устройство для закрепления стеблей сельскохозяйственных растений, выполненное в виде прижимных пластин, о т л и ч а ю щ е еся тем, что, с целью надежной фиксации и устранения деформации стеблей растений, на рабочей поверхности пластин выполнены пазы, заполненные вязкой массой, например пластилином.

5 2. Устройство по п. 1, отл ича ющееся, тем, что, с целью надежного удержания вязкой массы в пазах, последние выполнены сужающимися к поверхности соответствующей пластины.
