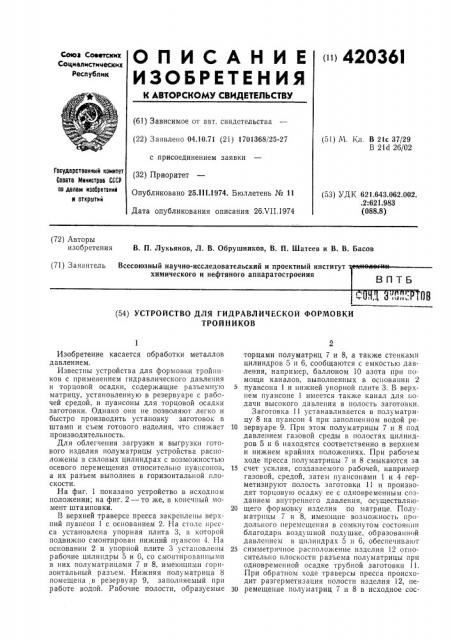

»i 42036l

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 04.10.71 (21) 1701368/25-27 с присоединением заявки (32) Приоритет

Опубликовано 25.111.1974. Бюллетень № 11

Дата опубликования описания 26ХП.1974 (51) М. Кл. В 21с 37/29

В 21с1 26/02

Гасударственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621.643.062.002. .2:621.983 (088.8) (72) Авторы изобретения

В. П. Лукьянов, Л. В. Обрушников, В. П. Шатеев и В. В. Басов (71) Заявитель Всесоюзный научно-исследовательский и проектный институт химического и нефтяного аппаратостроения

ВПТБ (54) УСТРОЙСТВО ДЛЯ ГИДРАВЛИЧЕСКОЙ ФОРМОВКИ

ТРОЙНИКОВ

Изобретение касается обработки металлов давлением.

Известны устройства для формовки тройников с применением гидравлического давления и торцовой осадки, содержащие разъемную матрицу, установленную в резервуаре с рабочей средой, и пуансоны для торцовой осадки заготовки. Однако они не позволяют легко и быстро производить установку заготовок в штамп и съем готового изделия, что снижает производительность.

Для облегчения загрузки и выгрузки готового изделия полуматрицы устройства расположены в силовых цилиндрах с возможностью осевого перемещения относительно пуансонов, а их разъем выполнен в горизонтальной плоскости.

На фиг. 1 показано устройство в исходном положении; на фиг. 2 — то же, в конечный момент штамповки.

В верхней траверсе пресса закреплены верхний пуансон 1 с основанием 2. На столе пресса установлена упорная плита 3, в которой подвижно смонтирован нижний пуансон 4. На основании 2 и упорной плите 3 установлены рабочие цилиндры 5 и 6, со смонтированными в них полуматрицами 7 и 8, имеющими горизонтальный разъем. Нижняя полуматрица 8 помещена в резервуар 9, заполняемый при работе водой. Рабочие полости, образуемые торцами полуматриц 7 и 8, а также стенками цилиндров 5 и 6, сообщаются с емкостью давления, например, баллоном 10 азота при помощи каналов, выполненных в основании 2

5 пуансона 1 и нижней упорной плите 3. В верхнем пуансоне 1 имеется также канал для подачи высокого давления в полость заготовки.

Заготовка 11 устанавливается в полуматрицу 8 на пуансон 4 при заполненном водой ре10 зервуаре 9. При этом полуматрицы 7 и 8 под давлением газовой среды в полостях цилиндров 5 и 6 находятся соответственно в верхнем и нижнем крайних положениях. При рабочем ходе пресса полуматрипы 7 и 8 смыкаются за

15 счет усилия, создаваемого рабочей, например газовой, средой, затем пуансонами 1 и 4 герметизируют полость заготовки 11 и производят торцовую осадку ее с одновременным созданием внутреннего давления, осу ществляю20 щего формовку изделия по матрице. Полуматрицы 7 и 8, имеющие возможность продольного перемещения в сомкнутом состоя1ип1 благодаря воздушной подушке, образованной давлением в цилиндрах 5 и 6, обеспечивают

25 симметричное расположение изделия 12 относительно плоскости разъема полуматрицы при одновременной осадке трубной заготовки 11.

При обратном ходе траверсы пресса происходит разгерметизация полости изделия 12, пе30 ремещение полуматриц 7 и 8 в исходное сос420361 тояние и размыкание их, а также выталкивание изделия 12 из нижней полуматрицы 8 выталкивателем 13 пресса.

Предмет изобретения

Устройство для гидравлической формовки тройников, содержащее разъемную матрицу, установленную в резервуаре с рабочей средой, и пуансоны для создания Осевого давления на заготовку, отличающееся тем, что, с целью облегчения загрузки заготовки и выгрузки готового изделия, полуматрицы расположены в силовых цилиндрах с возможностью oceBoI0 перемещения относительно пуансонов, а их разъем выполнен в горизонтальной плоскости.

420361

uz 2

Составитель Н. )Кильцов

Техред Е. Борисова

Редактор Т. Шагова

Корректор Т. Добровольская
