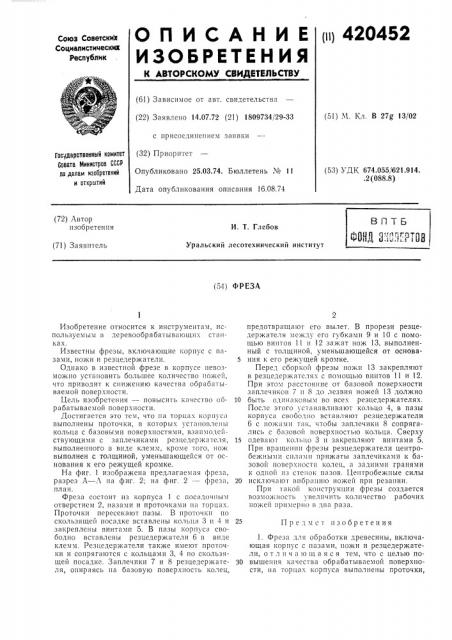

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (н) 420452

Союз Советски)в

Социалистическими

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 14.07.72 (21) 1809734/29-33 (51) М. Кл. В 27g 13/02 с присоединением заявки (32) Приоритет

Опубликовано 25.03.74. Бюллетень ¹ 11

Дата опубликования описания 16.08.74

Гас дарственный комитет

Совета Министров СССР во делам изобретений и открытий (72) Лвтор изобретения

И. T. Глебов

Уральский лесотехнический институт (71) Заявитель (54) Ф P ЕЗА предотвращают его вылет. В прорези резцедержателя между его губками 9 и 10 с помощью винтов 11 и 12 зажат нож 13, выполненный с толщиной, уменьшающейся от основа5 ния к его режущей кромке.

Перед сборкой фрезы ножи 13 закрепляют в резцедержатслях с помощью винтов 11 и 12.

При этом расстояние от базовой поверхности заплечиков 7 и 8 до лезвия ножей 13 должно

10 быть одинаковым во Всех резцедержателях.

После этого устанавливают кольцо 4, в пазы корпуса свободно вставляют резцедержатели

6 с ножами так, чтобы заплечики 8 сопрягались с базовой поверхностью кольца. Сверху

15 одевают кольцо 3 н закрепляют винтами 5.

При вращении фрезы резцедержатели центробежными силами прижаты заплечиками к базовой поверхности колец, а задними гранями к одной из стенок пазов. Центробежные силы

20 исключают вибрацшо ножей прп резании.

При такой конструкции фрезы создается возможность увеличить количество рабочих ножей примерно в два раза.

Предмет изобретения

1. Фреза для обработки древесины, включающая корпус с пазами, ножи и резцедержатели, отличающаяся тем, что с целью по30 вышения качества обрабатываемой поверхности, на торцах корпуса выполнены проточки, Изобретение относится к инструментам, используемым в деревообрабатывающих станках.

Известны фрезы, включающие корпус с пазами, ножи и резцедержатели.

Однако в известной фрезе в корпусе невозможно установить большее количество ножей, что приводит к снижению качества обрабатываемой поверхности.

Цель изобретения — повысить качество оорабатываемой поверхности.

Достигается это тем, что на торцах корпус» выполнены проточки, в которых установлены кольца с базовыми поверхностями, взаимодействующими с заплечикамн резцедержателя, выполненного в виде клемм, кроме того, нож выполнен с толщиной, уменьшающейся от основания к его режущей кромке.

На фиг. 1 изображена предлагаемая фреза, разрез Л вЂ” Л на фиг. 2; на фиг. 2 — фреза, план.

Фреза состоит из корпуса 1 с посадочным отверстием 2, пазами и проточками на торцах.

Проточки пересекают пазы. В проточки по скользящей посадке вставлены кольца 3 н 4 и закреплены винтами 5. В пазы корпуса свободно вставлены резцедержатели 6 в виде клемм. Резцедержатели также имеют проточки и сопрягаются с кольцами 3, 4 по скользящей посадке. Заплечики 7 и 8 резцедержателя, опираясь на базовую поверхность колец, (53) УДК 674.055, 621.914. .2 (088.8) 420452

А-А

7 11

Фиг 7 Риг. 2

Составитель Т. Ломовцева

Редактор С. Ежкова Техред Т. Курилко Корректор Н. Торкина

Заказ 1989)5 Изд. № 647 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 в которых установлены кольца с базовыми поверхностями, взаимодействующими с заплечиками резцедержателя, выполненного в виде клемм.

2. Фреза по п. 1, отличающаяся тем, что, с целью надежного закрепления ножа, последний выполнен с толщиной, уменьшающейся от основания к его режущей кромке.
