Электролит для анодного изолирования карбидных и интерметаллидных фаз

Электролит для анодного изолирования карбидных и интерметаллидных фаз

Иллюстрации

Показать все

Реферат



0702

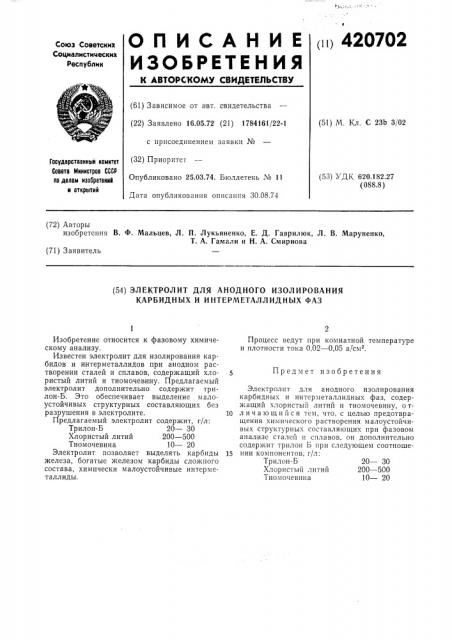

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советскин

Социалистических

Республик

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 16.05.72 (21) 1784161/22-1 (51) М. Кл. С 23Ь 3/02 с присоединением заявки № (32) Приоритет

Опубликовано 25.03.74. Бюллетень ¹ 11

Дата опубликования описания 30.08.74

Государственный комитет

Совета Министров СССР по делам нзооретвний н открытий (53) УДК 620.182.27 (088.8) (72) Авторы изобретения В. Ф. Мальцев, Л. П. Лукьяненко, Е. Д. Гаврилюк, Л. В. Маруненко, T. А. Гамали и Н. А. Смирнова (71) Заявитель (54) ЭЛЕКТРОЛИТ ДЛЯ АНОДНОГО ИЗОЛИРОВАНИЯ

КАРБИДНЫХ И ИНТЕРМЕТАЛЛИДНЫХ ФАЗ

5 Предмет изобретения

20 — 30

200 †5

10 — 20

Изобретение относится к фазовому химическому анализу.

Известен электролит для изолирования карбидов и интерметаллидов при анодном растворении сталей и сплавов, содержащий хлористый литий и тиомочевину. Предлагаемый электролит дополнительно содержит трилон-Б. Это обеспечивает выделение малоустойчивых структурных составляющих без разрушения в электролите.

Предлагаемый электролит содержит, г/л:

Трилон-Б 20 — 30

Хлористый литий 200 †5

Тиомочевина 10 — 20

Электролит позволяет выделять карбиды железа, богатые железом карбиды сложного состава, химически малоустойчивые интерметаллиды.

Процесс ведут при комнатной температуре и плотности тока 0,02 — 0,05 а/см2.

Электролит для анодного изолирования карбидных и интерметаллидных фаз, содержащий хлористый литий и тиомочевину, от10 л и ч а ю шийся тем, что, с целью предотвращения химического растворения малоустойчивых структурных составляющих при фазовом анализе сталей и сплавов, он дополнительно содержит трплон Б прп следующем соотноше15 нии компонентов, г/л:

Трилон-Б

Хлористый литий

Тиомочевпна
