Реферат



1п) 420742

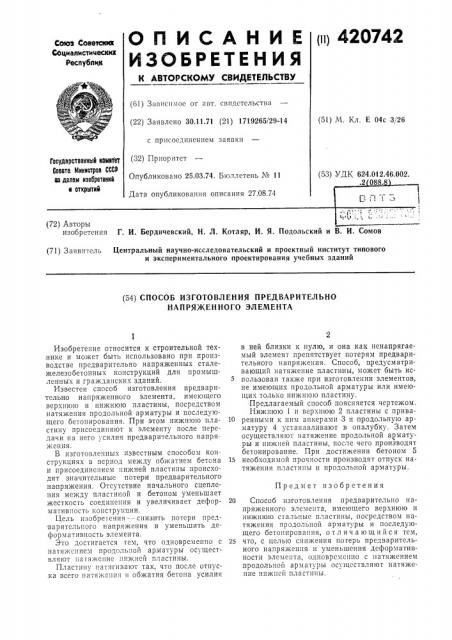

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсмюа

Социалистическим

Республик (61) Зависимое от авт, свидетельства (22) Заявлено 30.11.71 (21) 1719265/29-14 с присоединением заявки (32) Приоритет

Опубликовано 25.03.74. Бюллетень № 11

Дата опубл (51) М. Кл. Е 04с 3/26

Государстоенный комнтет

Совета Миннотраа СССР оо делам изооротеннй н отнрытий (53) УДК 624.012.46.002. (72) Авторы изобретения Г. И. Бердичевский, Н. Л. Котляр, И. Я. Подольский и В. И. Сомов (71) Заявитель Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования учебных зданий (54) СПОСОБ ИЗГОТОВЛЕНИЯ ПРЕДВАРИТЕЛЬНО

НАП РЯ)КЕН НОГО ЭЛЕМЕНТА

Предмет изобретения

Изобретение относится к строительной тех,нике и может быть использовано при производстве предварительно напряженных сталежелезобетонных конструкций для промышленных и гражданских зданий.

Известен способ изготовления предварительно напряженного элемента, имеющего верхнюю и нижнюю пластины, посредством натяжения продольной арматуры и последующего бетонирования. При этом нижнюю пластину присоединяют к элементу после передачи на него усилия предварительного напряжения.

В изготовленных известным способом конструкциях в период между обжатием бетона и присоединением нижней пластины происходят значительные потери предварительного напряжения. Отсутствие начального сцепления между пластиной и бетоном уменьшает жесткость соединения и увеличивает деформативпость конструкции.

Цель изобретения — — снизить потери предварительного напряжения и уменьшить деформативность элемента.

Это достигается тем, что одновременно с натяжением продольной арматуры осуществляют натяжение нижней пластины.

Пластину натягивают так, что после отпуска всего натяжения и обжатия бетона усилия в ней близки к нулю, и она как ненапрягаемый элемент препятствует потерям предварительного напряжения. Способ, предусматривающий натяжение пластины, может быть использован также при изготовлении элементов, не имеющих продольной арматуры или имеющих только нижнюю пластину.

Предлагаемый способ поясняется чертежом.

Нижнюю 1 и верхнюю 2 пластины с прива10 ренными к ним анкерами 3 и продольную арматуру 4 устанавливают в опалубку. Затем осуществляют натяжение продольной арматуры и нижней пластины, после чего производят бетонирование. При достижении бетоном 5

15 необходимой прочности производят отпуск натяжения пластины и продольной арматуры.

20 Способ изготовления предварительно напряженного элемента, имеющего верхнюю и нижнюю стальные пластины, посредством натяжения продольной арматуры и последующего бетонирования, отличающийся тем, 25 что, с целью снижения потерь предварительного напряжения и уменьшения дсформативности элемента, одновременно с натяжением продольной арматуры осуществляют натяжение нижней пластины.

420742

Составитель Н. Павлова

Техред А. Камышиикова

Корректор Л. Степанова

Редактор Т, Иванова

Типография, пр. Сапунова, 2

Заказ 1999!8 Изд. № 631 Тираж 678 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5
