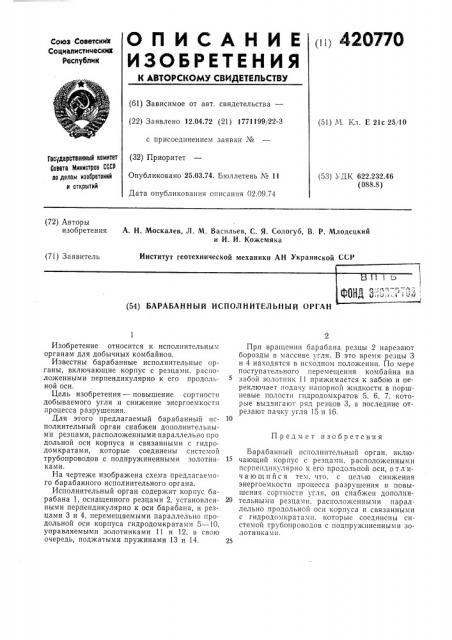

ц 420770

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (61) Зависимое от авт. свидетельства— (22) Заявлено 12.04.72 (21) 1771199)22-3 с присоединением заявки № (32) Приоритет

Опубликовано 25.03.74. Бюллетень ¹ 11

Дата опубликования описания 02.09.74 (51) %1. Ел. Е 21с 25!10

Государственный комитет

Совета Министров СССР оо делам ивооретоний и открытий (53) УДК 622.232.46 (088.8) (72) Авторы изобретения

А. Н, Москалев, Л. М. Васильев, С. Я. Сологуб, В. P. Млодецкий и И. И. Кожемяка

Институт геотехнической механики АН Украинской ССР (71) Заявитель (54) БАРАБАННЫЙ ИСПОЛНИТЕЛЬНЫЙ ОРГАН

Предмет изобретения

Изобретение относится к исполнительным органам для добычных комбайнов.

Известны барабанные исполнительные органы, включающие корпус с резцами, расположенными перпендикулярно к его продольной оси.

Цель изобретения — повышение сортности добываемого угля и снижение энергоемкости процесса разрушения.

Для этого предлагаемый барабанный исполнительный орган снабжен дополнительными резцами, расположенными параллельно про дольной оси корпуса и связанными с гидродомкратами, которые соединены системой трубопроводов с подпружиненными золотниками, На чертеже изображена схема предлагаемого барабанного исполнительного органа.

Исполнительный орган содержит корпус барабана 1, оснащенного резцами 2, установленными перпендикулярно к оси барабана, и резцами 3 и 4, перемещаемыми параллельно продольной оси корпуса гидродомкратами 5 — 10, управляемыми золотниками 11 и 12, в свою очередь, поджатыми пружинами 13 и 14.

При вращении барабана резцы 2 нарезают борозды в массиве угля. В это время резцы 3 и 4 находятся в исходном положении. По мере поступательного перемещения комбайна на забой золотник 11 прижимается к забою и переключает подачу напорной жидкости в поршневые полости гидродомкратов 5, 6. 7, которые выдвигают ряд резцов 3, а последние отрезают пачку угля 15 и 16.

Барабанный исполнительный орган, включающий корпус с резцами, расположенными перпендикулярно к его продольной оси, о т л ич а ю шийся тем, что, с целью снижения энергоемкости процесса разрушения и повышения сортности угля, он снабжен дополни20 тельными резцами, расположенными параллельно продольной оси корпуса и связанными с гидродомкратами, которые соединены системой трубопроводов с подпружиненными золотниками.

420770

14 1г

J 7 1б fi 13
