Реферат



пь((;

779

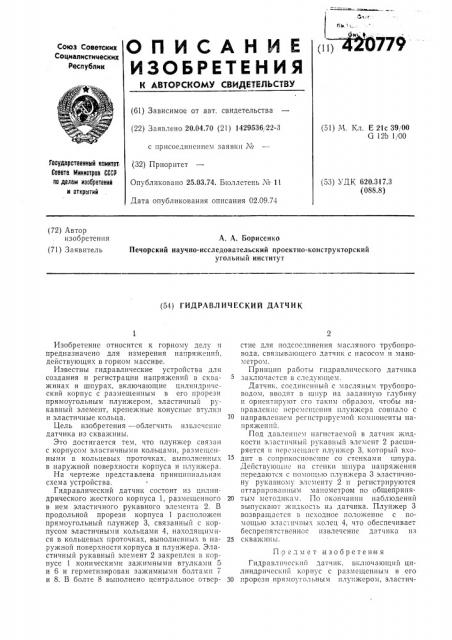

Союз Советсккх

Республик ((1(4ЕО

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 20.04.70 (21) 1429536 22-3 с присоединением заявки ¹ (32) Приоритет

Опубликовано 25.03.74. Бюллетень ¹ 11

Дата опубликования описания 02.09.74 (51) М. Кл. Е 21с 39/00

G 12b 1!00

Государстеенны и комитет, Совета Миннстроа СССР по делам изобретений и открытий (53) УДК 620 317 3 (088.8) (72) Автор изобретения (71) Заявитель

А. А. Борисенко

Печорский научно-исследовательский проектно-конструкторский угольный институт (54) ГИДРАВЛИЧЕСКИЙ ДАТЧИК

Изобретение относится к горному делу и предназначено для измерения напряжешш, действующих в горном массиве.

Известны гидравлические устройства для создания и регистрации напряжений в скважинах и шпурах, включающие цилиндрический корпус с размещенным в его прорези прямоугольным плунжером, эластичный рукавный элемент, крепежные конусныс втулки и эластичные кольца.

Цель изобретения — оолегчить извлечение датчика из скважины.

Это достигается тем, что плунжер связан с корпусом эластичными кольцами, размещенными в кольцевых проточках, выполненных в наружной поверхности корпуса и плунжера.

На чертеже представлена принципиальная схема устройства.

Гидравлический датчик состоит из цилиндрического жесткого корпуса 1, размещенного в нем эластичного рукавного элемента 2. В продольной прорези корпуса 1 расположен прямоугольный плунжер 3, связанный с корпусом эластичныз1и кольцами 4, находящимися в кольцевых проточках, выполненных в наружной поверхности корпуса и плунжера. Эластичный рукавный элемент 2 закреплен в корпусе 1 коническими зажимными втулками 5 и 6 и герметизирован зажимkiû;Iè болтами 7 и 8. В болте 8 выполнено центральное отверстие для подсосд1шения масляного трубопровода. связывающего датчик с насосом и манометром.

Принцип работы гпдравлнчсского датчика заключается в следующем.

Датчик, соединенный с масляным трубопроводом, вводят в шнур на заданную глубину и ориентируют его таким образом. чтобы направление перемещения плунжера совпало с направлением регистрируемой компоненты напряжений.

Под давлением нагнетаемой в датчик жидK0cTkk эластичный рукавный элсhicHT 2 packniiряется и перемещает плучжср 3, который входит в соприкосновение со стенками шнура.

Действующ11с на стенки шнура напряжения передаются с помощью плунжера 3 эластичнону рукавному элементу 2 и регистрируются оттарпровапным манометром по общеприпя20 тым методикам. По окончании наблюдений выпускают жидкость из датчика. Плунжер 3 возвращается в исходное положение с помощью эластичных колец 4, что обеспечивает беспрепятственное извлечение датчика из

25 скважины.

Предмет,изобретения

Гидравлпчсск»i датчик, гключающ1ш цилиндричсск1ш корпус с размещенным в его

ЗО прорези прямоугольным плупжером, эластич420779 ный рукавный .элемент, крепежные конусные втулки и эластичные кольца, о т л и ч а ю щ и йся тем, что, с целью обеспечения беспрепятственного извлечения из скважины, плунжер

Составитель Л. Болотова

Техред Т. Курилко

Корректор А. Дзесова

Редактор О. Степина

Заказ 2112/15 Изд. № 417 Тираж 565 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 юпп и жп ом ру связан с корпусом эластичными кольцами, размещенными в кольцевых проточках, выполненных в наружной поверхности корпуса и плунжер а.
